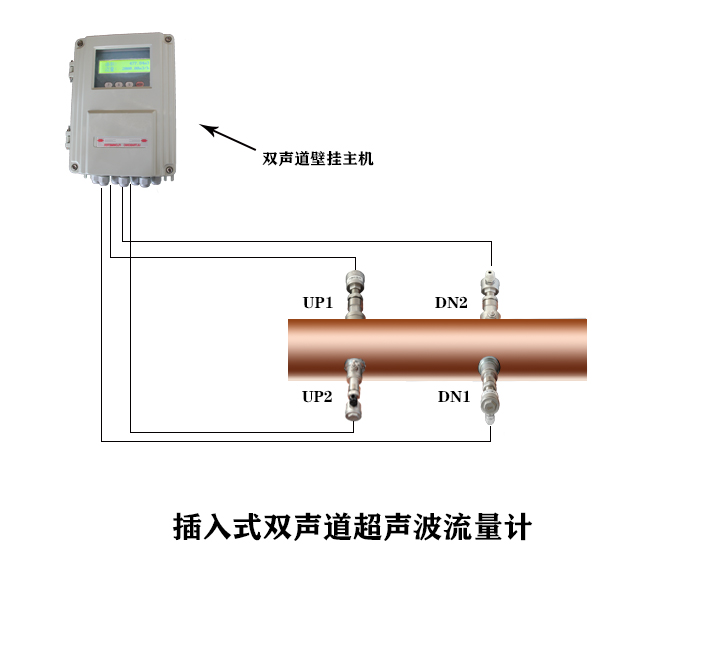

開始安裝測量

 2.1  供電電源

用戶應該特別注意：若是交流（AC220V）供電的主機插入直流電源，或者直流（DC24V）供電的主機接入AC220V電源，就會把流量計燒毀。
TDS-100型主機可同時支持DC24V和AC220V，但是其接線對應與不同的接線端子。

2.2  鍵盤輸入與操作

TDS-100系列超聲波流量計均可以支持4*4鍵盤輸入(低功耗或者4按鍵流量計可以使用上位機軟件輸入)，鍵盤如下圖所示， 0 ~  9 和  .  鍵用于輸入數字或菜單號； ?  鍵用于左退格或刪除左面字符；▲/+和▼/-用于進入上一菜單或下一菜單，在輸入數字時，相當于正負號鍵；ENT 鍵（以下簡稱Ent鍵），為回車鍵，也可稱為確認鍵，用于“確認”已輸入數字、所選擇內容或者菜單窗口；另一個功能是在輸入?yún)?shù)前按此鍵用于進入“修改”狀態；MENU 鍵（以下簡稱為M鍵）用于訪問菜單，依次鍵入M鍵1111進入分組、ENT、▲/+和▼/-、ENT進入到相應分組，MENU窗口地址碼、Ent鍵，即可進入數字對應的菜單窗口。


TDS-100系列流量計采用了窗口化軟件設計，所有輸入?yún)?shù)、儀器設置和顯示測量結果統一細分為多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示測量結果的目的，見窗口詳解一章說明。
訪問窗口的快捷方法是在任何狀態下，鍵入MENU 1111鍵，ENT，使用按鍵▲/+和▼/- 及ENT 鍵，再鍵入MENU及對應窗口好即可，詳見窗口列表。
窗口顯示分為五組：（1）流量熱量顯示；（2）參數設置與調試；（3）輸出輸入設置；（4）流量修正設置；（5）熱量計量設置
訪問窗,，鍵入MENU1111，進入顯示分組，鍵入ENT，操作▲/+和▼/-進行上下切換分組，再鍵入ENT進入選中分組。如果需要修改數值，可直接鍵入數值鍵然后回車ENT ，也可鍵入回車ENT 后，再鍵入數字鍵，然后再回車ENT 確認。
例如欲輸入管道內徑參數為219，按鍵如下：MENU 1111 ENT ，進入分組選擇，再按▼/-進入到內徑選項，所顯示的數值是上次輸入的值，直接鍵入數字鍵如下: 2   1   9   .ENT


訪問選擇型窗口，可以查看對應所選擇的選擇項。如果欲進行修改，必須先鍵入回車ENT ，這時屏幕左邊將出現“>”，表示進入可修改選擇狀態。使用者可使用▲/+和▼/- 鍵移出所要的選擇值后，鍵入ENT鍵確認。如管道的材質是不銹鋼，鍵入MENU 204 ENT進入204號窗口，鍵入ENT ，進入修改狀態。這時可使用▲/+和▼/- 鍵移出 “1. 不銹鋼”選項，鍵入ENT 鍵確認。


一般情形下，如果想進行“修改”操作，必須先鍵入ENT 鍵（數字型窗口可以省掉）如果出現鍵入ENT鍵后，不能進入修改狀態的情況，是不可修改的數據（純顯示型）。
