窗口簡介

超聲波流量計的特色是全部使用窗口操作，采用分組顯示方法，可以選擇不同的窗口顯示。
窗口主要分組為：流量熱量顯示、參數設置與調試、輸出輸入設置、流量修正設置、熱量計量設置
。其各個分組說明如下：
1.流量顯示：用于顯示窗口，顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、供回水溫度、日期時間等。
2. 參數設置與調試：設置傳感器類型，管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數，顯示安裝距離、信號、傳輸時間比等。
3. 輸出輸入設置：RS485、4-20mA、OCT輸出的設置；4-20mA輸入的設置。
4. 流量修正設置：阻尼、低流速切除值、靜態置零、手工零點、儀表因子等設置。
5. 熱量計量設置。
還有一些窗口分組是有關硬件調試操作的，只用于廠家調試。

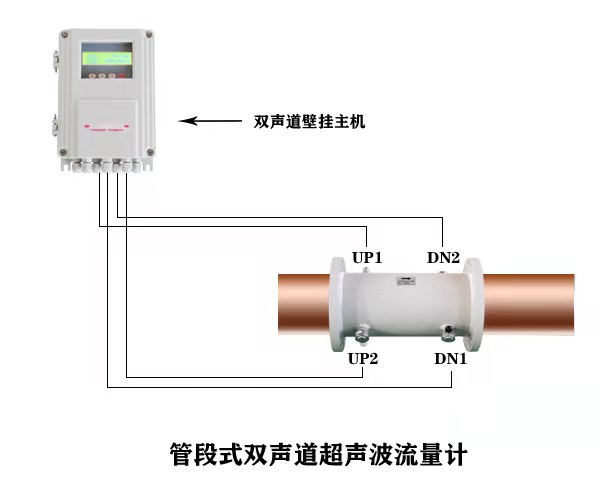

2.4  大連海峰管段式管段式雙聲道超聲波流量計熱量表快速輸入管道參數和步驟

常規測量時需要輸入下列參數：
1. MENU 1111 ENT進入分組切換。
2. ENT ▼/-  進入?yún)?shù)設置分組。
3.參數設置與信號調試
（1）傳感器類型（主機支持多種探頭），傳感器主要有插入式、外夾式或者參數已經寫入設備的特定的傳感器；如果傳感器為管段一體式管段且參數沒有寫入設備，如DN100，DN200，則傳感器類型選擇插入式；已經寫入特殊參數的管段一體式管段除外。
（2）安裝方法。
（3）設置管段內徑
（4）設置管壁厚度
（5）管道材質類型
（6）管道襯里選擇
（7）流體種類
（8）傳感器安裝距離
（9）聲道1：信號質量    Q     實際距離與理論距離傳輸時間比   T
（10）聲道1：信號強度、質量
（11）聲道2：信號質量    Q     實際距離與理論距離傳輸時間比   T
（12）聲道2：信號強度、質量
（13）顯示Q(信號質量)，T（時間傳輸比）；一般情況下要求Q（信號質量）大于80，時間傳輸比T在100±3%以內。
