外夾式超聲波流量計的安裝方式

發表日期：2020-12-19 16:35

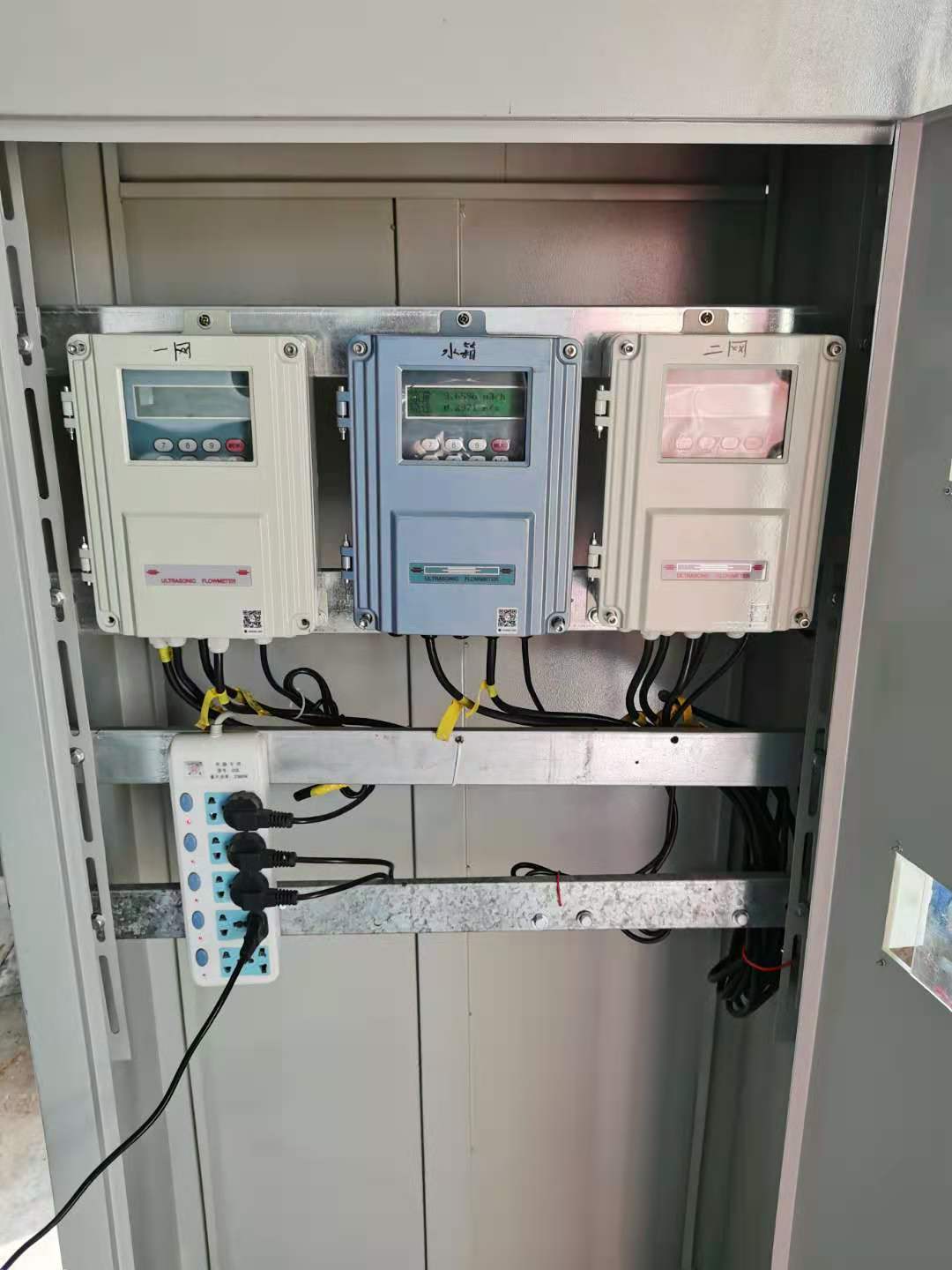

外夾式超聲波流量計的安裝在工業生產中，除了常規的固定式管道式流量測量裝置外，還常常存在一些不適合管道安裝或臨時移動的流量測量要求。在這種情況下，可以使用外夾式超聲波流量計，因?yàn)槌暡髁渴欠墙佑|式測量儀器，可以用來測量不易接觸和觀察的流體流量和大口徑管道。它不會改變流體的流動狀態，不會產生壓力損失，而且安裝方便，所以受到普遍歡迎。但是，超聲波流量計的安裝條件比較嚴格，正確的安裝方法對數據測量也有重要影響。以下是為朋友做相關介紹：

1、外夾式傳感器（即兩個探頭）的安裝方式一般有兩種，分別是V型安裝和Z型安裝。

DN200mm-6000mm管道宜采用Z法，當V法不能測量信號或信號質量差時，也可采用Z法。安裝時，使兩個傳感器沿管軸方向的垂直距離等于安裝距離，并保證兩個傳感器在同一個軸平面上，注意相對發射方向（兩個傳感器方向向內）。由于Z法是超聲波在介質中直接發射和接收，信號不反射，所以信號強度衰減最小。因此，Z法具有信號強度高、工作可靠的特點。直徑為15mm-200mm的管道優先采用V法。超聲波傳感器安裝時應使兩個傳感器的軸線平行，且兩個傳感器的軸線應平行，且兩個傳感器的方向應與外部傳感器平行。V法具有使用方便、測量準確的特點。直徑小于dn50mm的管道安裝精度較高。請注意信號強度、信號質量和傳輸時間比。

2。輸入測量參數，得到安裝距離

開始測量前，需要對流量計進行初始設置，通常在10-26號菜單中逐項設置（M39菜單有多種語言可供選擇）。設置后，傳感器安裝距離以M25為單位，即兩個傳感器的最內側邊緣距離，根據數據安裝傳感器。

3。外夾式超聲波流量計傳感器有兩個安裝點，分為上游傳感器和下游傳感器。在處理這兩個安裝點時，一個安裝點的處理面積與探頭尺寸大致相同，另一個安裝點的處理面積應為探頭尺寸的2-3倍（以安裝點為中心），以便于信號調試。首先，將安裝傳感器的管外區域清理干凈，并清除銹跡和油漆。如果有防銹層也應去除，最好用磨床打磨金屬光澤，然后用干凈的布擦去油污和灰塵。
