正確安裝外夾式超聲波流量計

發表日期：2020-12-19 17:20

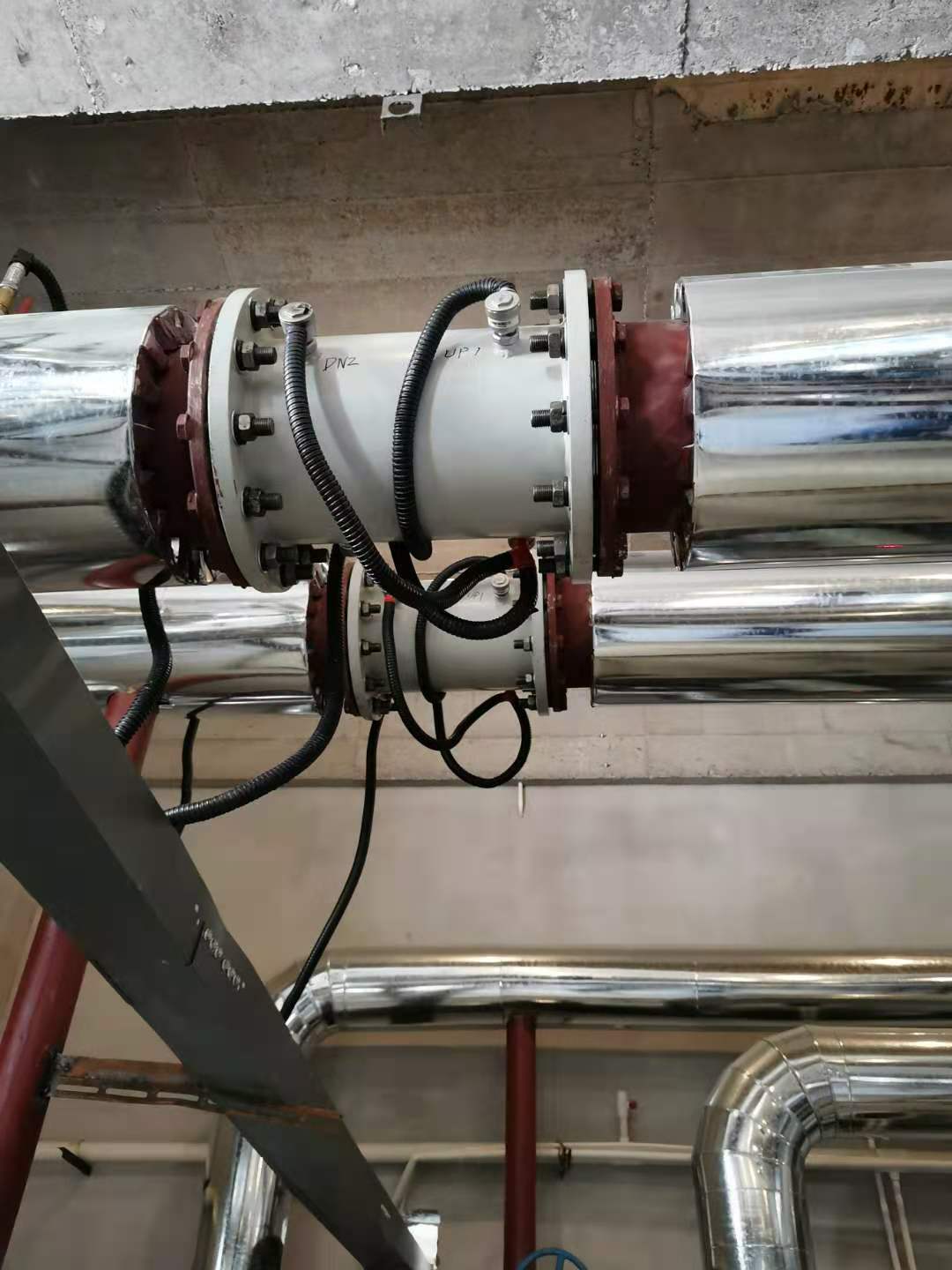

選擇正確的安裝方法。外夾式超聲波流量計一般有兩種安裝方式，即雙探頭。它們是V型安裝和Z型安裝。

DN200mm-6000mm管道宜采用Z法，當V法不能測量信號或信號質量差時，也可采用Z法。安裝時，使兩個傳感器沿管軸方向的垂直距離等于安裝距離，并保證兩個傳感器在同一個軸平面上，注意相對發射方向（兩個傳感器方向向內）。由于Z法是超聲波在介質中直接發射和接收，信號不反射，所以信號強度衰減最小。因此，Z法具有信號強度高、工作可靠的特點。

對于DN 15mm-200mm的管道，首選V形法。安裝時，兩個傳感器應水平對齊，中心線與管道軸線平行。注意相對發射方向（兩個傳感器朝內）。V法具有使用方便、測量準確的特點。直徑小于dn50mm的管道安裝精度較高。請注意信號強度、信號質量和傳輸時間比。

2。輸入測量參數，得到安裝距離

開始測量前，需要對流量計進行初始設置，通常在菜單10-26中逐項設置（M39菜單有多種語言可供選擇）。設置后，傳感器安裝距離以M25為單位，即兩個傳感器的最內側邊緣距離，根據數據安裝傳感器。

3。外部夾式傳感器有兩個安裝點，分為上游傳感器和下游傳感器。在處理這兩個安裝點時，一個安裝點的處理面積與探頭尺寸大致相同，另一個安裝點的處理面積應為探頭尺寸的2-3倍（以安裝點為中心），以便于信號調試。首先，將安裝傳感器的管外區域清理干凈，并清除銹跡和油漆。如果有防銹層也應去除，最好用磨床打磨金屬光澤，然后用干凈的布擦去油污和灰塵。
