大連海峰講述超聲波流量計探頭的安裝方法有幾種

發表日期：2020-10-31 09:51

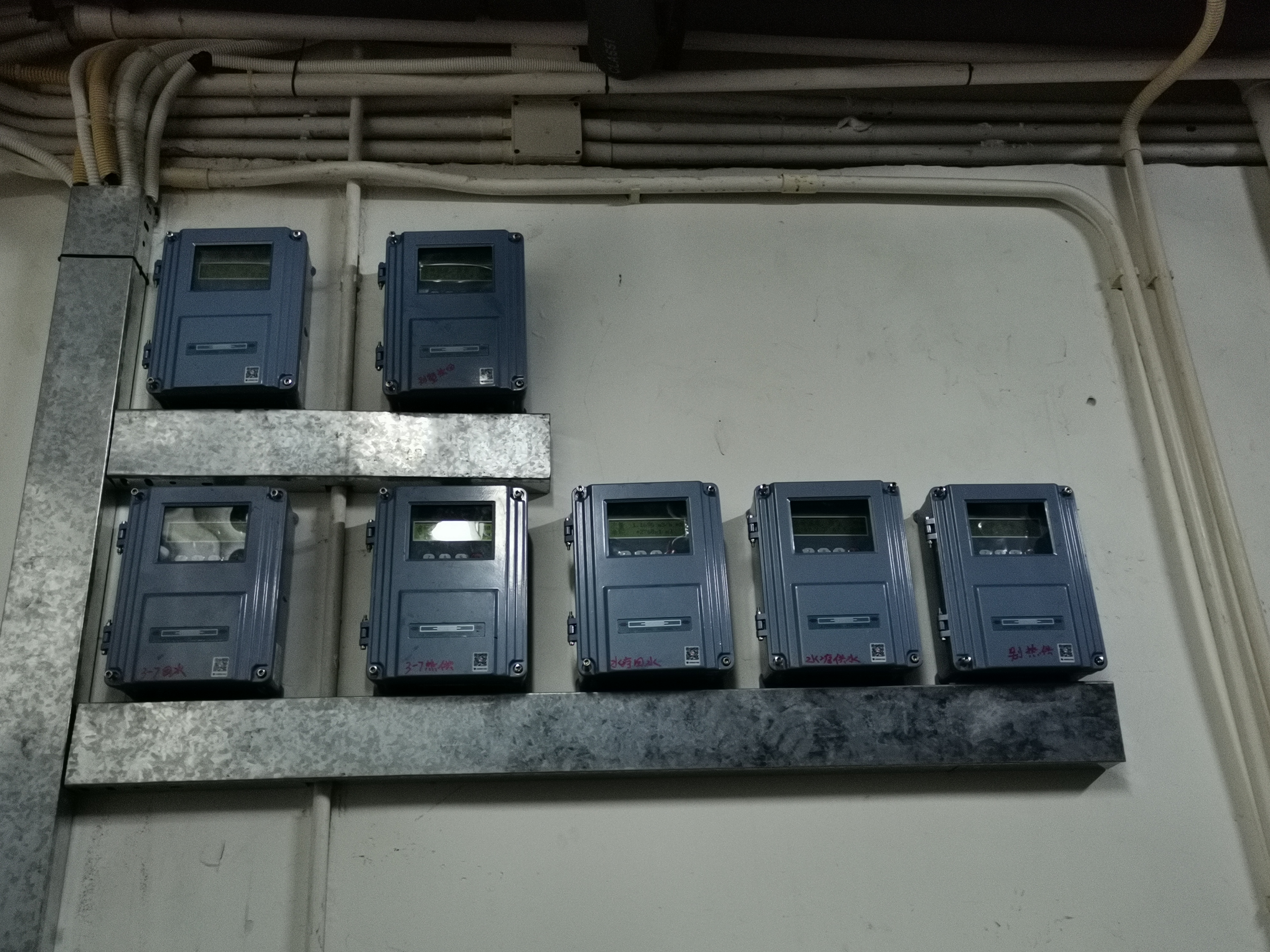

超聲波流量計的安裝要求它是安裝所有流量計中最簡單、最方便的。只要選擇合適的測量點，將測量點處的管道參數輸入流量計，然后將探頭固定在管道上即可。

這兩個傳感器必須安裝在管道軸面的水平方向，安裝在軸的水平位置，在±45度范圍內，以防止傳感器上部不滿意、氣泡或沉淀影響傳感器的正常測量。如果安裝場地空間有限且不能水平和對稱地安裝，則在管內沒有氣泡的情況下，可以垂直或傾斜地安裝傳感器。

在安裝探頭前，選擇管道的密實部位安裝探頭，清理管道外安裝探頭的區域，除去所有銹漆，最好用角磨完成，然后用浸在丙酮或酒精中的干凈抹布擦去油污和灰塵，然后在探頭的中心部分和管道的壁上涂上足夠的偶聯劑。

超聲波流量計的安裝要求在探頭安裝過程中，探頭與管壁之間不應有氣泡和礫石。在水平管段，探頭應安裝在管段的水平軸上，以防止管道上部可能存在氣泡。如果探頭在安裝現場的空間內不能水平對稱地安裝，則在管道內沒有氣泡的情況下，探頭可以垂直或傾斜地安裝。

探針間距是基于兩個探針最里面的距離邊緣。輸入所需的參數后，查看顯示窗口25中顯示的數目，并使探針之間的距離符合窗口25的數據。

有四種安裝探頭的方法。這四種方法分別是v法、z法、n法和w法。下文將分別解釋。一般情況下，小管徑(DN 15~200 mm)可先采用v法，當v法不能測量信號或信號質量差時應采用z法，當管徑大于200 mm或測量鑄鐵管時應采用z法。一般來說，它是一種標準的安裝方法，使用方便，測量準確。測量的管徑范圍為15~400 mm。安裝探頭時，注意兩個探頭的水平對準，中心線與管道軸線水平。

當管道很厚或由于液體中存在懸浮物，管道內壁太厚或襯里太厚，導致v法安裝信號微弱，機器不能正常工作時，應選用z法安裝。其原因是，當采用z方法時，超聲波直接在管道中傳輸，沒有折射(稱為單聲道)，信號衰減較小。用z法測得的管徑范圍為100~6000 mm。在實際安裝流量正時，建議200 mm以上管道采用z法(使測量信號最大)。

在安裝過程中，超聲波光束通過管道中的流體折射兩次和三次(三聲道)，適用于測量小管徑管。n法通過延長超聲波傳輸距離(不常用的方法)來提高測量精度。

與n法一樣，w法通過延長超聲透射距離來提高微管測量的精度。適用于50 mm以下小管的測量。使用w法時，超聲波光束在管腔內折射三次，流過流體四次(四聲道)。

檢查探頭的安裝是否合適，是否能接收到正確、強大的超聲波信號，使機器正常工作，以確保機器的長時間和可靠運行。通過檢查接收信號的強度、總傳輸時間、時差和傳輸時間比，我們可以確定該裝置是否最佳。

安裝的好壞直接關系到流量值的準確性和流量計能否長期可靠運行。雖然在大多數情況下，探頭只需在管壁外涂上偶聯劑即可獲得測量結果，但應進行以下檢查，以確保獲得最佳的測量結果，并確保流量計能夠長期可靠地運行。
