如何精準安裝超聲波流量計產品的傳感器？

發表日期：2020-10-16 10:45

TDS-100F1系列超聲波流量計的傳感器使用的一對收發兩用的壓電陶瓷片，它們能夠發射和接收穿過管段和液流的超聲波信號，測量流量是通過測量發射和接收超聲波的不同時間的差值來完成的。由于這個差值非常小，所以超聲波流量計傳感器之間的距離和平行度會影響到測量精度，使用者應該特別認真仔細的安裝超聲波流量計傳感器。

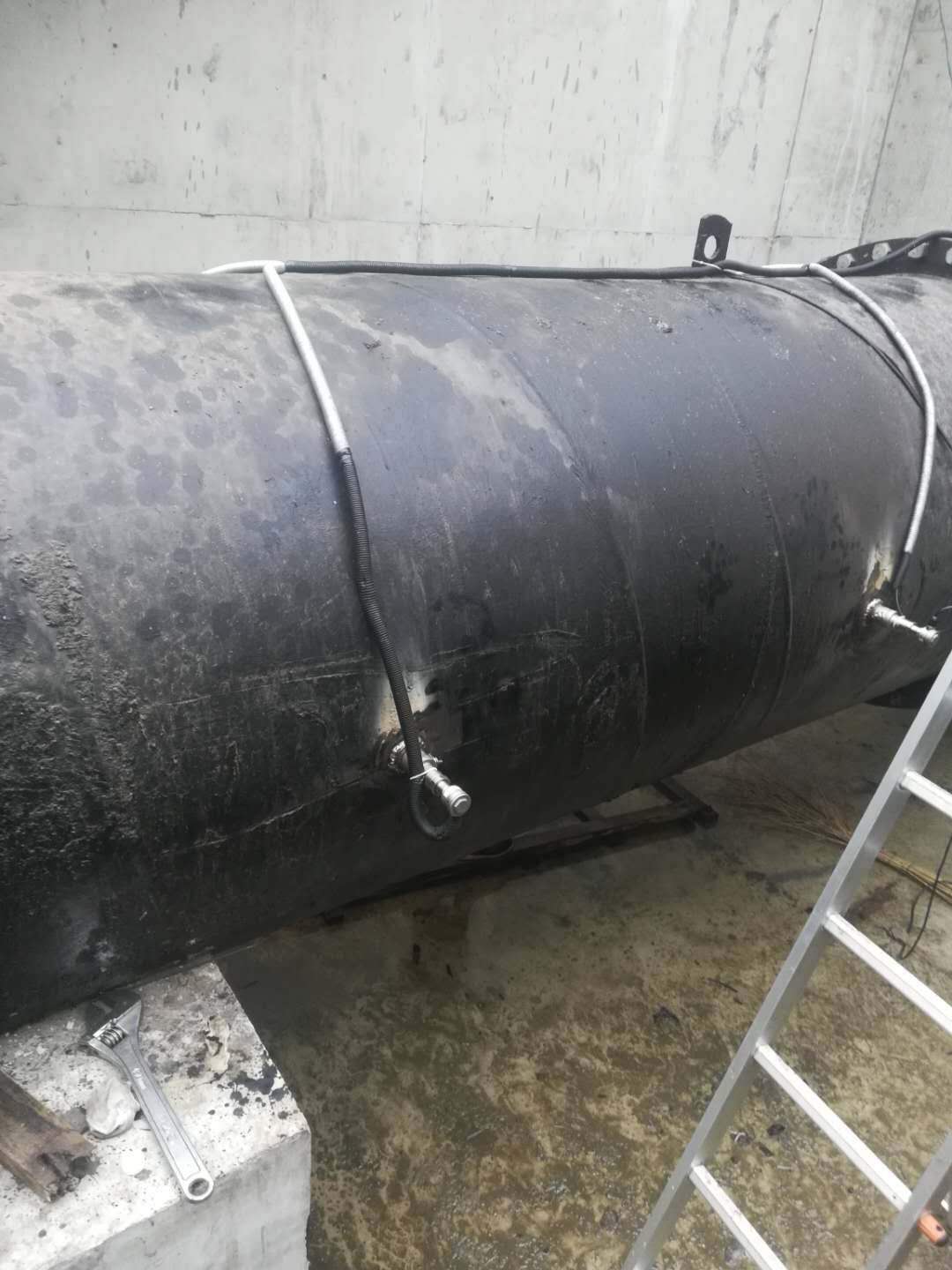

安裝超聲波流量計傳感器的步驟

選擇有足夠直管段長度位置，最好是新管段、無銹蝕、易于操作的地方。
清除管段上的雜物和銹蝕，最好使用角磨機打掉銹蝕。
在超聲波流量計傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦合劑的目的是排除傳感器發射面與管段外表面之間的空氣。
特別提醒：應避免沙粒和雜物進入這中間。
水平方向的管段內壁上部有可能殘存著一些氣泡，在這樣的管段上安裝時應選擇在與管段的側面垂直相切的面上。
超聲波流量計傳感器的安裝距離
超聲波流量計傳感器的安裝距離是在M25號窗口中顯示的數值，它是指兩只傳感器的內側距離，要想準確測量，使用者應按照顯示的距離數值安裝傳感器。
