大連海峰超聲波流量計可以使用電壓輸出么

發表日期：2020-09-27 08:31

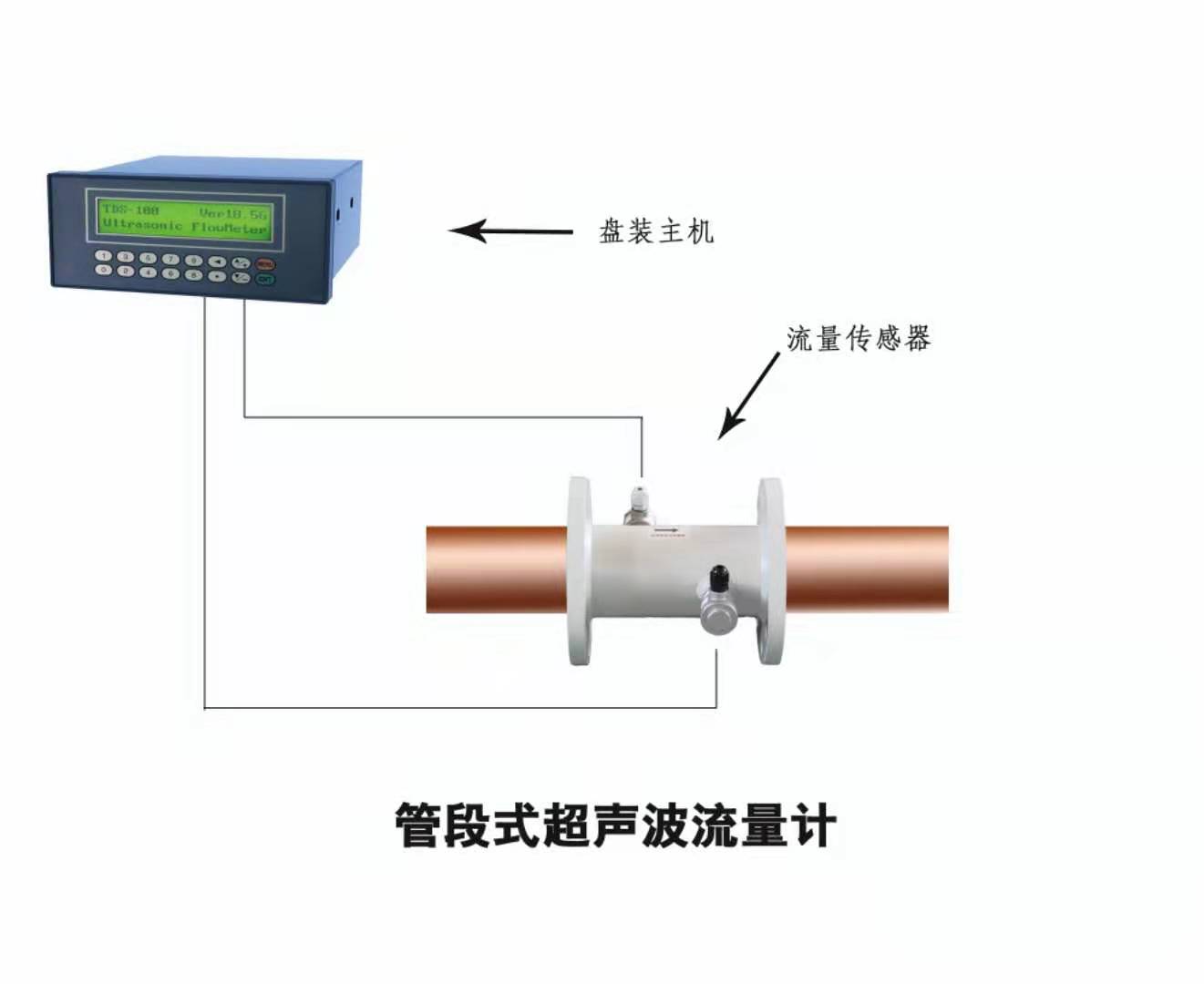

大連海峰偉業TDS-100F1超聲波流量計怎樣輸出模擬電壓信號

在電流環輸出的兩端上并聯一只250Ω的電阻，即可把4-20mA變換為1~5V的電壓輸出。
新一代TDS-100系列超聲波流量計/熱量計可以將定時打印的數據通過串行口輸出，數據定時輸出功能可設定輸出內容、開始時間、間隔時間和持續時間。
使用串口或并口鍵盤首先進入50號窗口。先選擇“開(ON)”，然后按順序選擇輸出內容(共15項)，欲輸出的內容鍵入后，輸出選擇“開(ON)”，不輸出的內容選擇“關(OFF)”。
輸出時間在51窗口中輸入。參見“第四章”中窗口50、51說明。
在52號窗口中鍵入后，通過 或 ▼ 選擇“0.輸至內部串行總線”或“1.輸出至串行口”。“輸至內部串行總線”指通過內部串行總線輸出，“輸出至串行口”指通過隔離RS485口輸出。

§9.1 怎樣使用4-20mA電流環輸出
TDS-100系列超聲波流量計/熱量計的電流環輸出精度優于0.1%，完全可編程，并可設置為4~20mA和0~20mA等多種輸出模式，使用窗口M55進行選擇。參見 “第四章”中窗口M55說明。
使用串口或并口鍵盤在窗口M56中輸入4mA代表的流量值，在窗口M57中輸入20mA代表的流量值。例如某管道流量范圍為0~1000m3/h，則在M56中輸入0，窗口M57中輸入1000即可。如果流量范圍為-1000~0~2000m3/h，不考慮流量方向，可使用20~4~20mA方式(在窗口M55中選擇)，在M56中輸入1000，窗口M57中輸入2000即可；如考慮流量方向，可選擇使用0~4~20mA輸出方式，當流量方向?yàn)樨?fù)時，輸出電流為0~4mA范圍內，當流量方向?yàn)檎龝r(shí)，輸出電流在4~20mA范圍內，輸出方式在窗口M55中選擇，在M56中輸入“-1000”，窗口M57中輸入2000。
使用窗口M58可以驗證電流環本身是否已經“校準”，驗證的方法是：
鍵入                              使用        或         鍵順序移出“0mA”、“4mA”、“8mA”、“16mA”、“20mA”字樣，同時使用精密電流表測量電流環的輸出電流，計算兩者之間的誤差，看是否在容許的誤差之內，如不滿足，需要對電流環輸出重新進行校準。
對模擬輸出進行校準前必須先展開硬件調試窗口，展開的方法是：
鍵入                             ，輸入密碼“4213068” 再鍵入     　展開。展開只在本次通電時間段內有效，斷電后自動關閉，密碼失效。
鍵入             　　　　　進入對電流環輸出4mA進行校準狀態，使用精密電流表測量電流環的輸出電流，同時使用         或        鍵調節所顯示的數字的大小，觀察電流表電流的大小直到顯示4.00時停止調節，即表示已經4mA校準。這時，再鍵入        進入對電流環輸出20mA進行校準狀態，方法同4mA校準。
校準結果暫時存放在機內帶掉電保護的RAM中。需要使用M26菜單的“1”選項可以儲存在內部FLASH中，達到永久記憶的目的。如此操作后即使備用電池移去也不會丟失校準結果。
