大連海峰管段式超聲波流量計窗口簡介

超聲波流量計的特色是全部使用窗口操作，采用分組顯示方法，可以選擇不同的窗口顯示。
窗口主要分組為：流量熱量顯示、參數設置與調試、輸出輸入設置、流量修正設置、熱量計量設置
。其各個分組說明如下：
1.流量顯示：用于顯示窗口，顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、供回水溫度、日期時間等。
2. 參數設置與調試：設置傳感器類型，管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數，顯示安裝距離、信號、傳輸時間比等。
3. 輸出輸入設置：RS485、4-20mA、OCT輸出的設置；4-20mA輸入的設置。
4. 流量修正設置：阻尼、低流速切除值、靜態置零、手工零點、儀表因子等設置。
5. 熱量計量設置。
還有一些窗口分組是有關硬件調試操作的，只用于廠家調試。

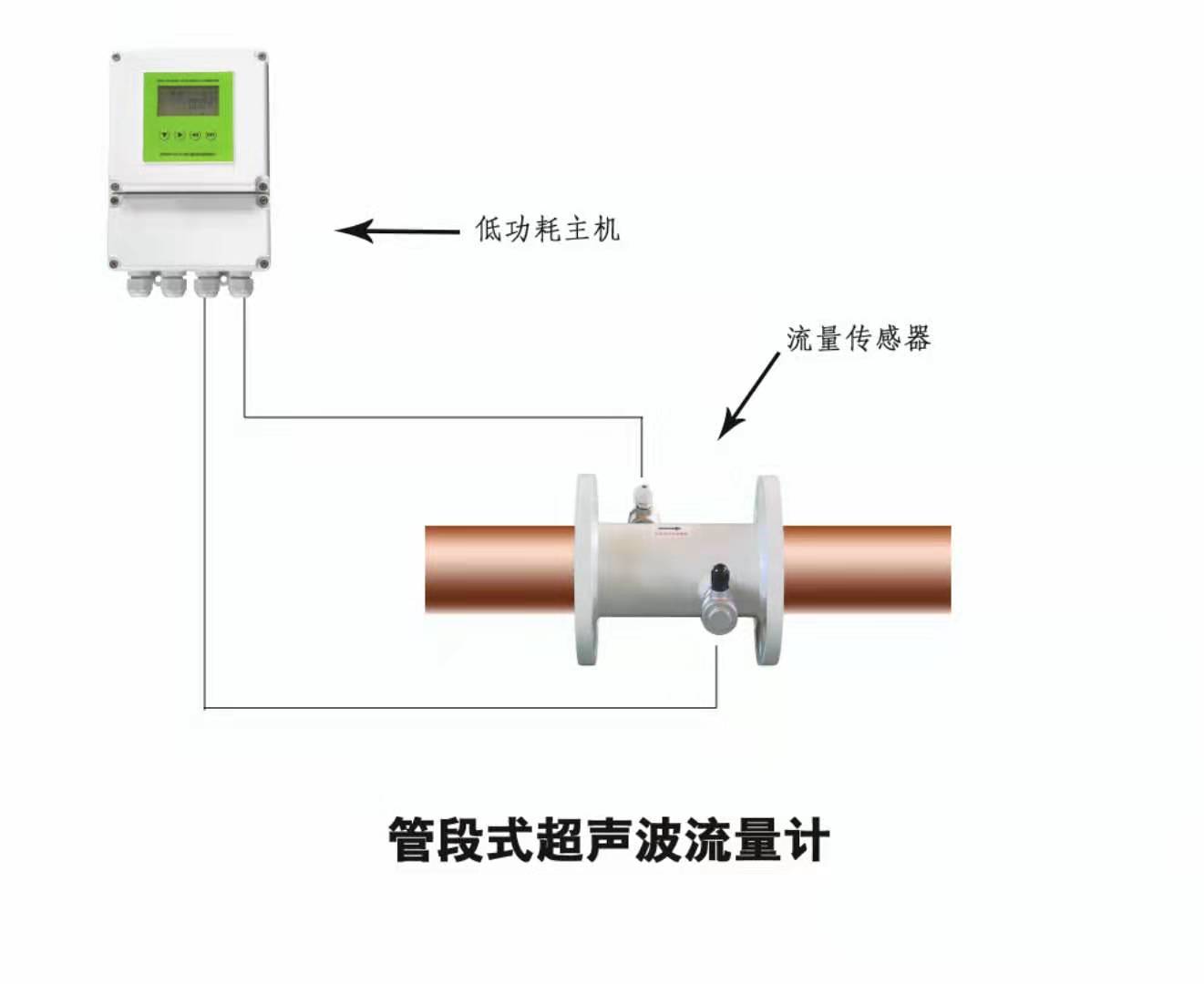

大連海峰管段式超聲波流量計快速輸入管道參數和步驟

常規測量時需要輸入下列參數：
1. MENU 1111 ENT進入分組切換。
2. ENT ▼/-  進入?yún)?shù)設置分組。
3.參數設置與信號調試
（1）傳感器類型（主機支持多種探頭），傳感器主要有插入式、外夾式或者參數已經寫入設備的特定的傳感器；如果傳感器為管段一體式管段且參數沒有寫入設備，如DN100，DN200，則傳感器類型選擇插入式；已經寫入特殊參數的管段一體式管段除外。
（2）安裝方法。
（3）設置管段內徑
（4）設置管壁厚度
（5）管道材質類型
（6）管道襯里選擇
（7）流體種類
（8）傳感器安裝距離
（9）聲道1：信號質量    Q     實際距離與理論距離傳輸時間比   T
（10）聲道1：信號強度、質量
（11）聲道2：信號質量    Q     實際距離與理論距離傳輸時間比   T
（12）聲道2：信號強度、質量
（13）顯示Q(信號質量)，T（時間傳輸比）；一般情況下要求Q（信號質量）大于80，時間傳輸比T在100±3%以內。
