超聲波流量計時差測量方法解析與對比

文章中用通俗易懂的比喻去闡述，本文主要闡述時間測量方法。

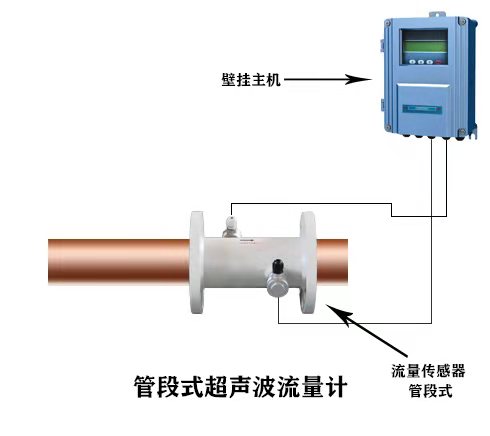

超聲波流量計/超聲波水表主要分為兩個部分：超聲波飛行時間測量、基于飛行時間計算流量。本文主要說明目前已知的時間測量的核心方法：電容充電法、閥值比較門電路延遲法、高速ADC相關法。本文將以測量一個水龍頭的打開、關閉時間（都是測量時間）為來描述其測量方法的不同。

1、電容充電法：受半導體芯片性能線性，我們無法及時的發現水頭打開或者關閉的，有可能水龍頭打開1秒后，才發現水龍頭被打開了，顯然此觀測速度無法達到要求。偉大的攻城獅們想到了一個絕妙的方法，既然無法觀測水龍頭的具體動作，那么我們就不觀測他了。本文假設水龍頭被打開后，水流的速度是一定的，如果我們用一個桶去將水龍頭流從打開到關閉階段流出的水全部接住，然后用一把稱去稱這里桶里有多少水，這可以反推出水水龍頭從打開到關閉的時間了，即使我們花10秒鐘去完成一次稱重的動作，也不影響測量水龍頭的動作時間。這種方法優點很顯然，用一個低俗的設備去反推高速設備的動作，局限線性較大，受以下因素影響：水龍頭生銹（無法完全打開）、管道生銹（水流速度不一樣了）、盛水用的桶生銹（導致稱的水重量發生變差），稱重用的稱精度發生變化。

電容充電法，基本是用模擬電路完成搭建，對硬件要求很高，且容易受到外界環境干擾而導致測量不準，目前已經很少使用了，此項技術只掌握于極其少數的幾個公司。
2、閥值比較門電路延遲法：此方法使用最簡單，感謝半導體技術的飛速發展，將超聲波流量計的開發大大簡化了，不需要過多的專業知識。還是以測量水龍頭打開、關閉為例子，該方法就相當于我們有一個高精度的秒表，水龍頭打開啟動秒表，水龍頭關閉停止秒表，通過秒表直接讀取秒表時間即可，很神奇哈。此種方法的唯一缺陷在于，如何判斷水龍頭打開、關閉狀態，因?yàn)樗堫^是個連續量，可能要擰動一圈或者圈才能完全打開，同時隨著時間推移，水龍頭可能不能像新的水龍頭完全打開。所謂閥值比較，就是使用一定的圈數（0.5圈或者1圈），來判斷水龍頭的狀態(打開、關閉)，其主要缺點在于如果水龍頭可以轉動的圈數小于其判斷閥值了，則永遠無法啟動秒表了。這個就是為啥很多水表買到農田灌溉，尤其是西部地區，一段時間后就趴窩的原因，而處理方法很簡答，只需要將水表卸下來，把傳感器擦一擦就好了。
相對于電容充電法，閥值比較僅僅受到水龍頭的轉動圈數影響，穩定性大大提升，同時開發難度降低了很多，直接讀取數據就好。閥值比較的主要代表芯片有D-Flow, MS1030，MS1022，GP30(自帶CPU)，GP22，EL703.15(周立功主推，自帶個MSP430)。3、高速ADC相關法：此方法前兩種方法完全不同，具有本質的區別，使用高速ADC對信號進行采樣，通過數學的方法計算出時間。此方法類似于，我們擁有一個相機，不停的在拍攝水龍頭照片，當然拍照速度有一定的要求，但是拍照速度遠遠低于高精度的秒表速度，而我們又需要秒表的精度，形成了博弈哈。相關法的精髓在于分析照片的變化程度，通過變化程度來判斷水龍頭的轉態，或者說相關法不需要判斷水龍頭的完整轉態，只需要分析其變化率，通過變化率來間接的分析水龍頭的打開關閉時間，也就是說相關法，是從很多張照片中尋找最相似的照片（打卡位置一張、關閉位置一張），然后通過拍照的時間來求取時間。有人會問不是拍照速度不夠嗎，如何精確求取時間？這個時候數學方法就有用了，我們可以通過幾張照片的變化趨勢。反推出其水龍頭變化速度，使用幾張照片變成N張照片，直到N達到所需要的精度。
高速ADC相關法，使用相似原理，就像女兒像爸爸一樣，其相像是本質的，不會因?yàn)樯吆湍挲g的不同而改變，從這一點就可以看出與閥值比較的本質區別了，可以理解為閥值通過身高或者年齡來判斷兩個人的相關性，而相關法則依據其體型、外貌特征來判斷其相關性。
高速ADC相關法對CPU計算要求較高，基本需要DSP或者帶DSP指令的ARM內核CPU，對開發者的數學功底要求較高，此項技術大多集中于國外公司，如西門子、基恩士、弗萊克森，國內用的不多；同時此方案目前只有TI推出了集成方法，如使用其他的CPU則需要自己搭建發送、接收電路，進一步加大了開發難度。
后續內容為純技術的描述了，沒有興趣的可以跳過和無視哈。
上一篇文章“互相關計算時差方法（信號傳輸延時）”引起了部分技術開發的共鳴，同時也了一些疑問和疑惑，其主要?dú)w類如下：精度、功耗、成本、生產等因素，本文在這里做一個簡單的對比，對比前，我們必須做一下嚴正申明，本文所寫文檔不包含有任何商業目的，同時只針對已經完全公布的文獻和芯片做對比，其對比結果如下：

從對比圖可以看出，基于ADC相關法的流量計可以實現高精度、低功耗測量，而且作者認為基于TI的芯片所做的水表應該是性能最好的（芯片自帶高速ADC，可編程運放）。
還有一個問題，使用相關法ADC運算，ADC需要多高的采樣速度。依據TI的文獻，8MHz的ADC可以直接驅動2.5MHz的傳感器，也就是說采樣頻率只需要為傳感器頻率的3.2倍即可；對于1MHz的傳感器，使用3.2MHz的ADC即可以滿足需要，下圖為7.2MHz的ADC采樣1Mhz的傳感器波形，數據沒有做任何處理，*點為ADC采樣的數據點，用軟件把采樣點連接起來了。

下圖為TI相關文獻的部分性能截圖，供參考

后續內容將具體描述電容充電法、閥值比較法、相關法上一篇已經描述，不寫多寫哈。
電容充電法的核心思想為：使用一個恒流源對一個電容充電，通過ADC采集電容兩端的電壓，反推出充電時間，這個充電時間就是超聲波的飛行時間。其基本方法如下，使用一個12位的ADC即可以達到皮秒級的測量：

閥值比較門電路延遲法，此法最簡單，大大簡化了開發難度，直接測量開始和結束時間，方法如下：

電容充電法缺點比較多，這里不多討論，目前使用很少了。閥值比較有以下兩個大的缺點：比較電壓選擇、抗干擾性不強。如果比較電壓選擇不當，則可能造成接收信號的時間的錯波，有人會爭論說可以通過軟件的方法可以避免錯波，但是如果上游和下游接收信號幅值不一樣的(沒有來過傳感器是完全一樣的，只是差異的大小而已)，就完全抓瞎了，這也是為啥經常有人問，流量跑著跑著又跑回去了的原因，流量一大，就變小了。閥值比較還有一個缺點是就是，當干擾比較嚴重是，其噪聲信號可能就已經高過的閥值比較的最大時間，比如MS1022只有幾十mV，當然MS1030可以到127mV，相對提升較大。

開發難度：ARM/DSP > TI(MSP430FR6047) >D-FLOW（資料太少了）> MS1030/MS1022/G22，電容充電法已經過時了，不做比較。
