主要性能指標

項目		性能，參數
測量主機	精度	1.0級（單聲道）0.5 級（雙聲道）
	重復 性	0.2%
	流速范圍	0 m/s ~ ±12 m/s（q_t=0.3m/s）
	測量原理	超聲波傳播時差原理，32位CPU工作，8字節雙浮點運算。
	測量周期	1s. (每秒20次，每個周期采集128組數據)。
	顯示	四行液晶顯示。
	操作	4按鍵輸入。
	輸入	2路二線制PT1000鉑電阻輸入回路，可實現熱量計量功能
	輸出	數據接口：標準隔離RS-485接口，MODBUS協議。
	其他功能	記憶日、月、年累積流量。故障自診斷功能；網絡工作方式等。
傳感器		外夾式：小型標準S2型，適用于管徑DN15～DN100mm 中型標準M2型，適用于管徑DN50～DN700mm 大型標準L2型，適用于管徑DN300～DN6000mm

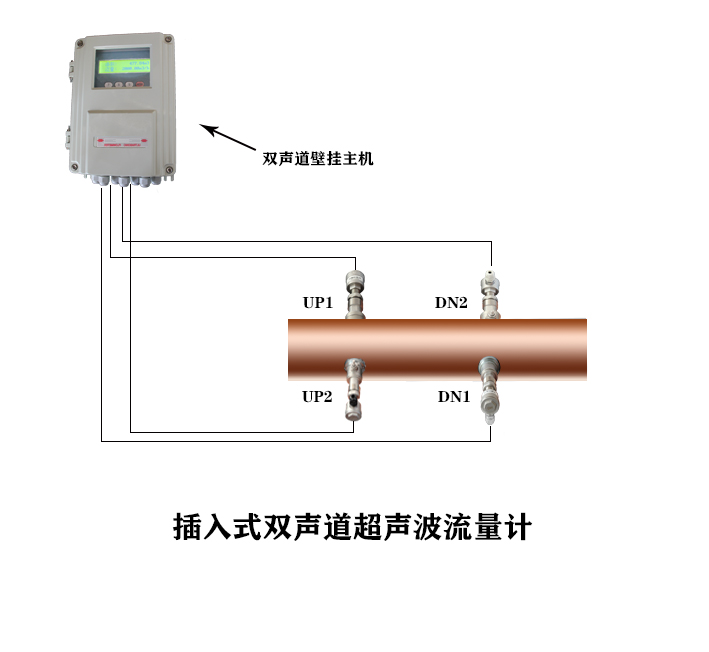

		插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。
		標準管段式：適用于管徑DN50-DN1000。
電纜長度		可加長至20m（超過此長度請同廠家聯系）。
管道	襯材	鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里。
	內 徑	15mm - 6000mm。
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
流體	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁　度	小于20000PPM，沒有氣泡。
	流向	正反雙向計量。
工作環境	溫度	主機：-10-70℃ （大于此溫度范圍要求請與廠家聯系）傳感器：管段式，-40℃ ~ +160℃，插入式，-40℃ ~ +160℃，外夾式， 0℃ ~ +110℃
工作環境	濕度	主機：85%RH 探頭：灌膠后，可浸水工作，水深≤3米。
防護等級		主機IP65；傳感器IP68（灌膠后）。
電源		鋰電池和DC8-36V ，鋰電池使用壽命5年。

2 測量主機顯示及操作說明

2.1 供電電源

型超聲波流量計主機可支持鋰電池供電和DC8-36V，鋰電池使用壽命5年。

2.2 鍵盤輸入與操作

操作面板由4鍵鍵盤構成。

窗口顯示分為五組：（1）流量熱量顯示；（2）參數設置與調試；（3）輸出輸入設置；（4）流量修正設置；（5）熱量計量設置；
