大連海峰講解關于超聲波流量計的丈量問題

發表日期：2020-09-16 08:27

缺陷主要是由于超聲波能量交換鋁的溫度電阻限制了被測流體的溫度范圍，換能器與管道之間的耦合數據，以及被測流體在高溫下傳播速度的原始數據不完整，目前我國只能用于200℃以下的流體測量，而且超聲波流量計的測量線比普通流量計復雜得多。

由于一般工業測量中液體的速度通常是每秒幾米，液體中的聲波速度約為1500米/秒，因此測量流體的速度(流量)的變化使聲速的變化達到10-3個數量級。如果測量的速度為1時，聲速的測量應該是10-5~10-6個數量級，因此必須有一條完善的測量線才能完成。

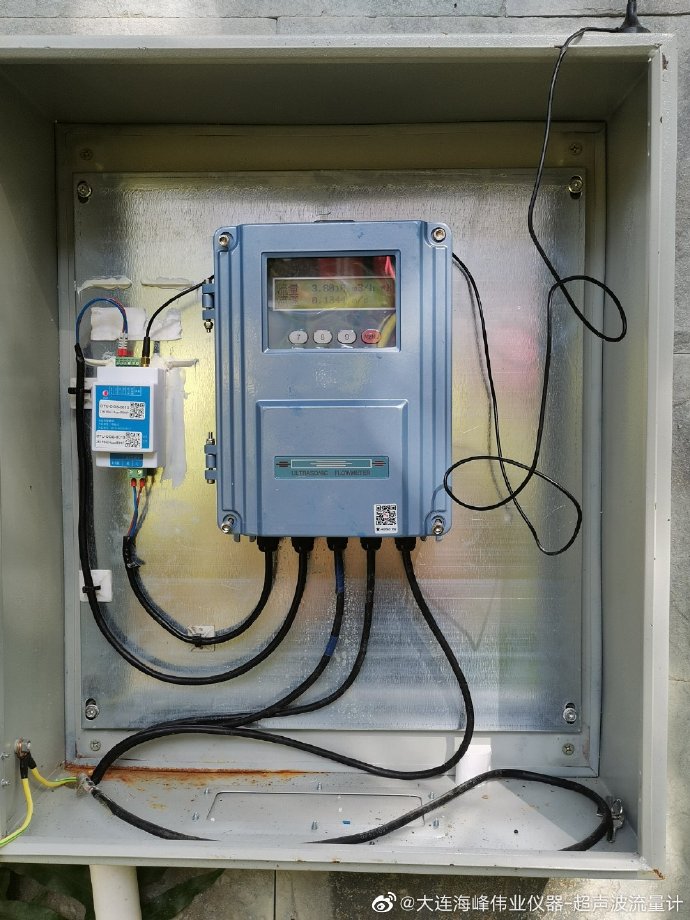

這就是為什么只要在集成電路技術中迅速實施超聲波流量計，就能在實踐中得到應用。超聲波流量計由超聲波傳感器、電子電路和流量顯示與積累系統組成，超聲波發射換能器將電能轉換成超聲波能量，并將其傳輸?shù)奖粶y(cè)流體中，接收器接收超聲波信號。

電子電路放大和轉換電信號供應外觀和代表流量停止出現和積累的蓄能器。這樣，流量檢測和外觀就完成了。超聲波流量計換能器的壓電元件常被制成圓形，并沿厚度振動。薄板的直徑超過厚度的10倍，以保證振動的方向性。鋯鈦酸鉛主要用于壓電元件的數據中。

為了固定壓電元件并使超聲波以適當?shù)慕嵌壬淙肓黧w，有必要將該元件放入聲楔，形成整個換能器(也稱為探頭)。聲楔的數據不僅要求具有較高的強度和抗老化能力，而且要求聲波在聲楔后具有較小的能量損失，即透射系數接近1。聲楔的常用數據是有機玻璃。由于它的透明度，我們可以看到壓電元件在聲學楔形裝配。此外，一些橡膠、塑料和木材也可用作楔形物。
