便攜式超聲波流量計安裝點的選擇

發表日期：2020-09-13 08:05

便攜式超聲波流量計安裝點的選擇

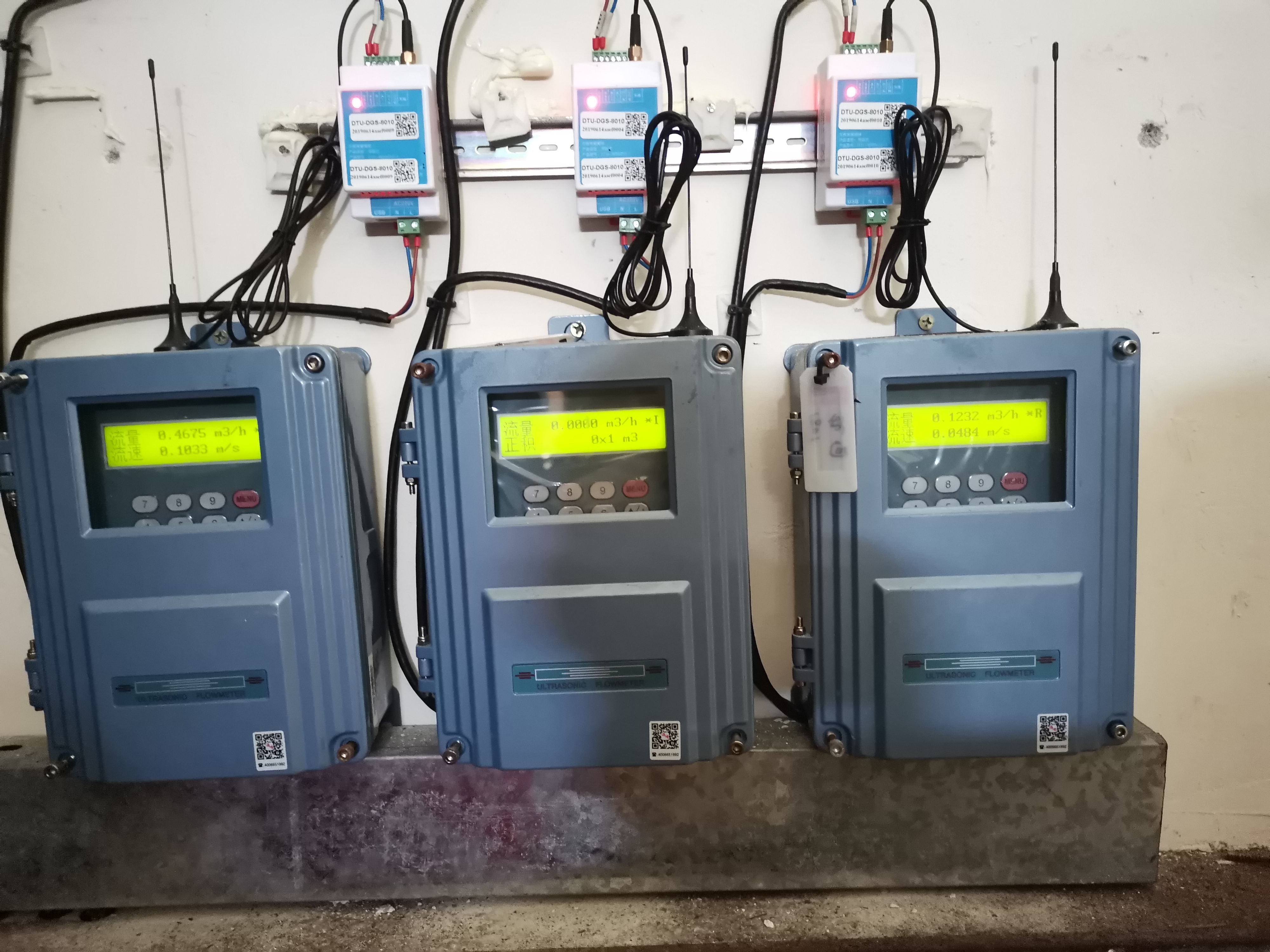

安裝點的選擇是正確測量的關鍵。安裝點的選擇必須考慮以下因素：全管、穩流、結垢、溫度、干擾。

1.全管

為了保證測量的準確性和穩定性，測量點處的流體必須填充管道(否則測量值太大或無法測量)。因此，在安裝時應滿足以下條件：

這兩個傳感器應安裝在管道軸面的水平方向，安裝在45°范圍內，以防止傳感器上部的不滿意管道、氣泡或沉淀現象影響傳感器的正常測量。

2.穩流

流體的穩定流動有助于測量的穩定性，從而保證測量的精度。具有混沌流動狀態的流體會使測量數據不穩定或無法測量。

滿足穩定現狀的標準要求：

1.當管道遠離泵出口和半開閥時，直管段要求上游10D，下游5D(D為外徑)。

2.30d必須從泵的出口和半開閥的直管段中提取。

3.縮放

管道內壁的結垢會減弱超聲波信號的傳輸，使管道內徑變小。因此，管道壁上的結垢管會使流量計無法正常測量或影響測量精度。因此，應盡量避免選擇管道內壁被燙傷的地方作為安裝點。如果不能避免結垢的安裝點，可采取以下措施消除或減少結垢測量對管道內壁的影響。

1.用錘子敲擊測量點處的管道，直到測量點的信號強度顯著增加。

2.選擇Z法進行測量，并設置標度作為襯里，以達到較好的測量精度。

3.更換測量點的喉管。

4.溫度

超出傳感器的溫度范圍，容易對傳感器造成損壞或大大縮短傳感器的使用壽命。因此，安裝點的流體溫度必須在傳感器的安裝和使用范圍內，必須盡可能選擇溫度較低的安裝點。因此，同一管道應盡可能避免鍋爐出水口、換熱器出口，在回水管道上盡可能多地測量安裝點的溫度(條件允許時，最好在測量前測量安裝點的溫度)。

5.干擾

便攜式超聲波流量計的主機、傳感器和電纜容易受到變頻器、無線電、電視臺、微波通信站、手機基站、高壓線路等干擾源的影響，因此，在選擇傳感器和主機安裝點時，盡量遠離這些干擾源。
