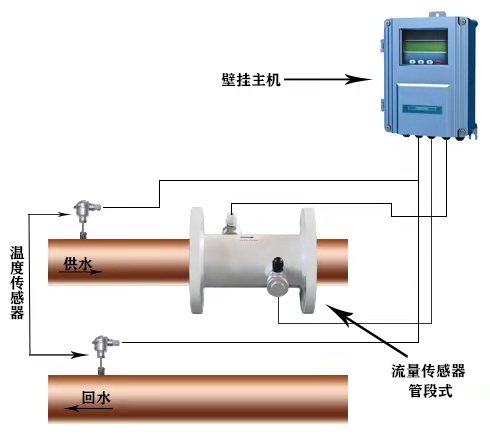

管段式超聲波流量計熱量表快速輸入管道參數和步驟

常規測量時需要輸入下列參數：
1. MENU 1111 ENT進入分組切換。
2. ENT ▼/-  進入?yún)?shù)設置分組。
3.參數設置與信號調試

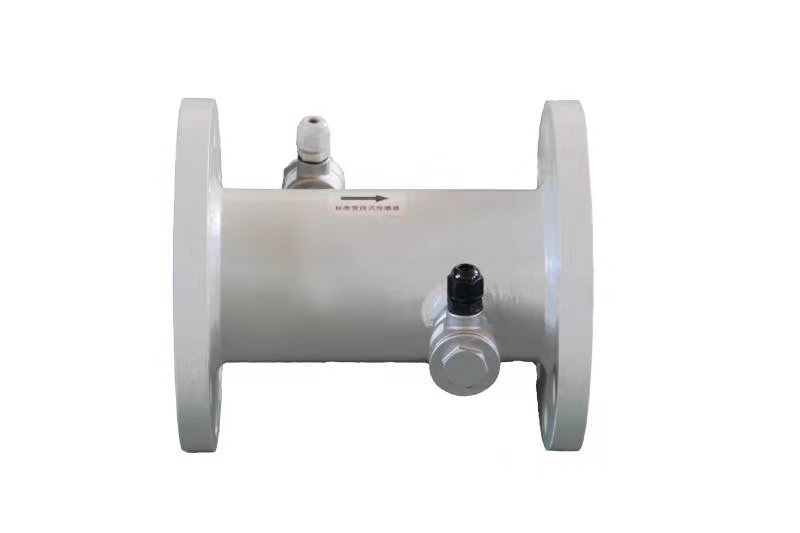

（1）傳感器類型（主機支持多種探頭），傳感器主要有插入式、外夾式或者參數已經寫入設備的特定的傳感器；如果傳感器為管段一體式管段且參數沒有寫入設備，如DN100，DN200，則傳感器類型選擇插入式；已經寫入特殊參數的管段一體式管段除外。
（2）安裝方法。
（3）設置管段內徑
（4）設置管壁厚度
（5）管道材質類型
（6）管道襯里選擇
（7）流體種類
（8）傳感器安裝距離
（9）聲道1：信號質量    Q     實際距離與理論距離傳輸時間比   T
（10）聲道1：信號強度、質量
（11）聲道2：信號質量    Q     實際距離與理論距離傳輸時間比   T
（12）聲道2：信號強度、質量
（13）顯示Q(信號質量)，T（時間傳輸比）；一般情況下要求Q（信號質量）大于80，時間傳輸比T在100±3%以內。


3  管段式超聲波流量計熱量表怎樣使用

3.1  判斷流量計工作是否正常

> M1111->參數設置分組
> M220: 如果Q>80, 97%<T<103%，M221信號強度>40，則儀表第一聲道正常工作
> M230: 如果Q>80, 97%<T<103%，M231信號強度>40，則儀表第二聲道正常工作

3.2 怎樣實現流量累積器清零

累積流量清出需要密碼，密碼請同生產廠家聯系。

3.3 怎樣恢復出廠設置

使用M9999可以恢復出廠設置，但用戶標定系數網絡地址等項目會保留用戶所輸入的值。

3.4 怎樣使用阻尼器穩定流量顯示

阻尼器的作用是穩定流量顯示，其本質是一節濾波器，進入流量修正分組鍵入M400號窗口中輸入時間常數。常數越大越穩定。但太大時會造成測量顯示滯后太大，數值顯示太遲鈍，特別是當實際流量變化劇烈時，造成所顯示的流量值不能及時跟隨實際流量的變化。所以一般情形下，該值取較小的值，一般取3~10秒。
該窗口屬于數據型輸入窗口，操作方法是進入此窗口后，直接輸入時間常數，鍵入ENT確認。

3.5 管段式超聲波流量計熱量表怎樣使用零點切除避免無效累積

進入流量修正分組鍵入M401號窗口設置始動流速，系統把流速絕對值低于此值的流量視為“0”對待。這樣可設置此參數，避免真實流量為“0”時，流量計產生的測量誤差進行虛假的累積。一般情況下，設置此參數為0.03m/s。
當流速大于始動流速所表示的流速時，始動流速值和測量結果無關，絕不影響測量結果。

3.6 設置零
