鍵盤輸入與操作

操作面板由4鍵鍵盤構成


窗口顯示分為五組：（1）流量熱量顯示；（2）參數設置與調試；（3）輸出輸入設置；（4）流量修正設置；（5）熱量計量設置；

2.3  菜單結構圖
  按下鍵后首先進入分組界面，鍵入或，切換到不同分組，按鍵進入相應，總共有5個分組，通過鍵選擇所需設置的菜單，按鍵進入相應的子項
主菜單
   鍵入MENU ，鍵入或，切換到不同分組，ENT確認，進入主菜單，儀表有五項分組菜單，顯示如下：
（1）流量顯示；（2）參數配置；（3）輸入輸出；（4）流量修正；（5）熱量設置

一般情形下，如果想進行“修改”操作，必須先鍵入ENT 鍵，如果出現鍵入ENT鍵后，不能進入修改狀態的情況，是不可修改的數據（純顯示型）；按鍵進入相應的子項，按下鍵還可以返回上一級菜單


2.5 流量熱量顯示

鍵入MENU ，出現流量顯示分組，ENT確認，進入主菜單，鍵入鍵入或，切換顯示不同子菜單，子菜單共10項，如下：

顯示凈累積量/瞬時流量

顯示瞬時流速/瞬時流量

顯示正累積量/瞬時流量

顯示負累積量/瞬時流量

顯示凈累積熱量/瞬時熱量

顯示正累積熱量/負累積熱量

顯示出水溫度/回水溫度（輸入T1，T2）

顯示時間

顯示本機序列號

顯示通信參數



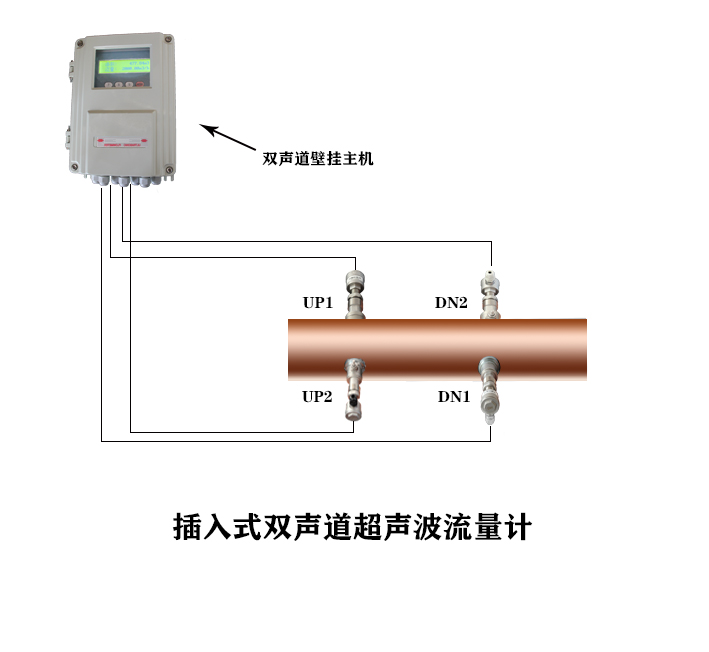

2.6安裝參數

鍵入MENU，切換至參數設置分組，ENT確認，鍵入鍵入或，切換顯示不同子菜單，子菜單共12項（單聲道11項，雙聲道12項），如下：


傳感器選擇

安裝方法 （如果選擇插入B傳感器將略去此選項）

管段內徑

管壁厚度（如果選擇插入傳感器將略去此選項）

管道材質（如果選擇插入傳感器將略去此選項）

管道襯里（如果選擇插入傳感器將略去此選項）

流體種類

傳感器距離

聲道1：信號強度、質量、傳輸時間比

聲道2：信號強度、質量、傳輸時間比（單聲道無此選項）

液晶背光時間

恢復參數


此分組重點：判斷流量計工作是否正常
聲道1: 如果Q>80, 97%<T<103%，M221信號強度>40，則儀表第一聲道正常工作
聲道2: 如果Q>80, 97%<T<103%，M231信號強度>40，則儀表第二聲道正常工作

2.7 輸入輸出

鍵入MENU，切換至輸入輸出分組，ENT確認，鍵入鍵入或，切換顯示不同子菜單，子菜單共10項，如下：


設備地址

通信參數（設置波特率、校驗位等）

通信協議（出廠默認同單聲道MODBUS RTU協議）

20mA對應流量

當前AO輸出量（4-20mA電流輸出量）

OCT脈沖寬度

OCT脈沖當量

流量計模式（出廠默認正常模式，可設置模擬運行）

電池電壓（顯示電池電壓）

按ENT重啟設備（RS485輸出的相關設置后，必須進行此項操作）


特別提示：RS485輸出的相關設置后，必須操作重啟新參數！
