大連海峰管段式超聲波流量計熱量表如何如何查看時間

發表日期：2020-06-30 08:50

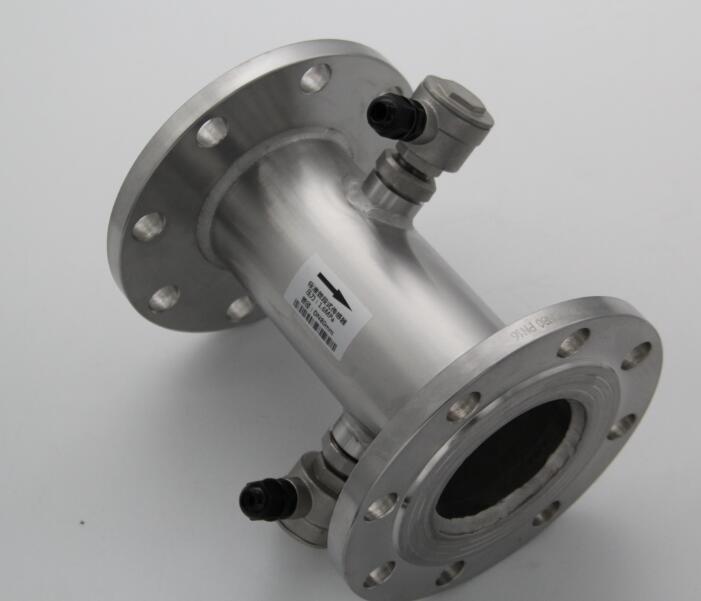

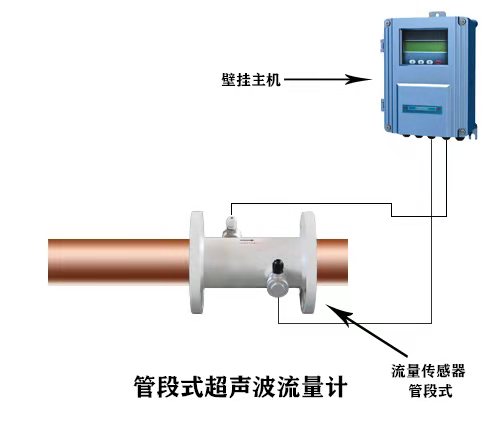

管段式超聲波流量計的安裝

1、水表的安裝必須符合GB/T 778.2的安裝要求。
2、建議在智能水表前加裝過濾器，并在過濾器前安裝閥門，方便檢修清理過濾器。
3、安裝前請先沖洗管道防止管道內有麻絲、砂石等雜物，以免造成水表故障。
4、安裝時不要扳動、轉動、碰擊管道內部零部件，避免磕碰表體。
5、安裝時必須留有足夠的檢修空間，必須按照管段上流量指示箭頭方向安裝。
6、智能水表與管道連接時用力不易過大，以免損壞表體，造成漏水。
7、安裝過程不要劇烈敲擊表殼或者引起強烈震動，以免損壞設備。

5）電氣連接

· 供電電壓
· Rs485 Modbus 協議 6V-24VDC 供電電源供電
隔離 RS485 輸出，支持 Modbus 通訊協議

6）連接電纜的安裝

· 一般介紹電纜外徑：5…9mm(M20×1. 5)
3. 5mm…8.7mm(½NPT）
· 接線一般采用五芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
l 接線方式

· 安全指導
· 所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表銘牌上的指導！
· 支架在安裝過程中應加裝防雷裝置，請遵守當?shù)仉姎獍惭b規程的要求！
· 請遵守當?shù)貙θ藛T健康和安全的規程要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員完成。
· 請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致
· 防護等級
· 本儀表完全滿足防護等級 IP66/67 的要求，請確保電纜密封頭的防水性。如下圖

· 如何確保安裝滿足 IP67 的要求：
· 請確保密封頭未受損
· 請確保電纜未受損
· 請確保所使用的電纜符合電氣連接規范的要求
· 在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼
