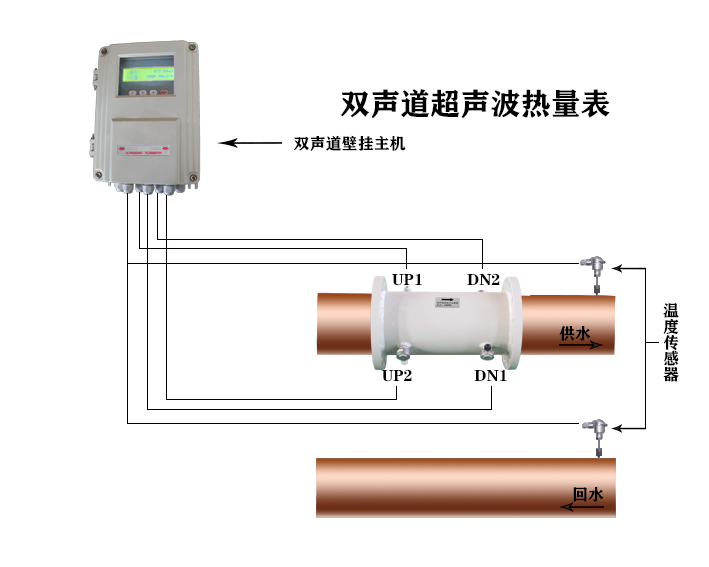

測量主機顯示及操作說明

 2.1  供電電源

TDS-100型主機可同時支持（18-32）DCV和AC220V，但是其接線對應與不同的接線端子。一體主機只支持（18-32）DCV。

2.2  鍵盤輸入與操作

TDS-100系列超聲波流量計均可以支持4*4鍵盤輸入(低功耗或者4按鍵流量計可以使用上位機軟件輸入)，鍵盤如下圖所示， 0 ~  9 和  .  鍵用于輸入數字或菜單號； ?  鍵用于左退格或刪除左面字符；▲/+和▼/-用于進入上一菜單或下一菜單，在輸入數字時，相當于正負號鍵；ENT 鍵（以下簡稱Ent鍵），為回車鍵，也可稱為確認鍵，用于“確認”已輸入數字、所選擇內容或者菜單窗口；另一個功能是在輸入?yún)?shù)前按此鍵用于進入“修改”狀態；MENU 鍵（以下簡稱為M鍵）用于訪問菜單，依次鍵入M鍵1111進入分組、ENT、▲/+和▼/-、ENT進入到相應分組，MENU窗口地址碼、Ent鍵，即可進入數字對應的菜單窗口。


TDS-100系列流量計采用了窗口化軟件設計，所有輸入?yún)?shù)、儀器設置和顯示測量結果統一細分為多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示測量結果的目的，見窗口詳解一章說明。
訪問窗口的快捷方法是在任何狀態下，鍵入MENU 1111鍵，ENT，使用按鍵▲/+和▼/- ，ENT 鍵，▼/-鍵，進入對應分組，再鍵入MENU及對應窗口好即可，詳見窗口列表。
窗口顯示分為五組：（1）流量熱量顯示；（2）參數設置與調試；（3）輸出輸入設置；（4）流量修正設置；（5）熱量計量設置
