超聲波流量計接線端子注意事項

發表日期：2020-08-21 08:49

超聲波流量計專用線纜連接冷壓端子后最好掛焊錫防止虛接
對于直提井的施工
直提井無橫管段，我們把直提井出水口在距離地面800mm處割斷，水井出水口焊接上相應管徑的冷軋彎頭，之后再焊接相應水表口徑長度的直管段，然后焊接相應口徑的法蘭，連接水表，水表出水口焊接對應水表口徑的直管段后垂直向上焊接彎頭，然后垂直焊接500mm直管段，焊接彎頭，然后焊接水平管段和彎頭后和斷開的水管焊接好。如果管徑為25mm的水井，我們用標準螺紋方式安裝。

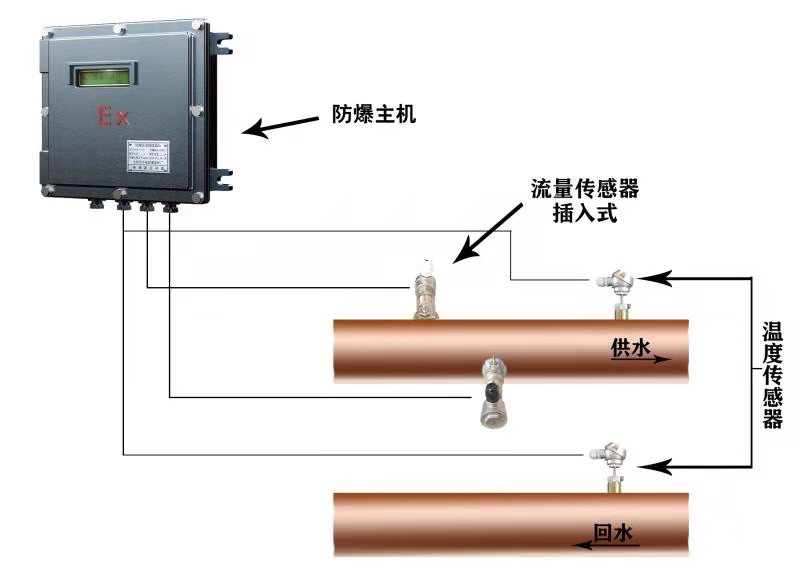

對于直提并且改造空間很小的水井，無法正常安裝鋼管發訊水表時，我們采用插入式流量計的方法計量，首先在出水直管段距離地面400mm處根據流量計直徑用氣割割開適當尺寸圓孔，焊接好內螺紋接頭，然后把插入式流量傳感器插入管道并且包裹密封帶旋緊。保證在正常壓力下不漏水，然后把傳感器連接線接入測控器。
11.對于塑料出水管和橡膠出水管的施工
首先把塑料管和橡膠管從水泵出水管解下來，根據出水口徑的大小焊接直管段鍍鋅管及彎頭，使得能夠保證水表的水平安裝，之后根據正常情況安裝水表，水表的出水口焊接一定長度的鋼管，作為直管段，鋼管外徑比原塑料管略細，把原來塑料管套在出水管上，用鋼帶扎緊，達到不漏水。
12.對于只有很短水平直管段水井的施工
我們采用增加U型彎的方法來增加直管段的長度，把水表加于U型彎增加的直管段部分，對于很難采用U型彎改造的場合，我們采用外夾式或者插入式超聲波流量計的方法計量。
13.對于熱水井的改造

如果遇到水溫超過40℃的水源井，我們采用定制的熱水水表，水表內部材料全部采用耐高溫介質，保證水溫在40℃-95℃范圍內計量的準確性。
14.對于水中含砂量偏高的（大于1%0的水井的處理
含沙量高的原因是水井下濾網層間隙過大所致，直接磨損管道和設備，縮短管道和設備的使用壽命，大量泥沙的聚集容易造成通道的阻塞。我們計劃免費在含沙量高的水井采取水表前增加一級不銹鋼濾網的方法，根據水中沙的粗細程度選擇濾網的目數，并且在濾網前增加排沙閥門和儲沙容器，定期開啟閥門放出積存的沙，從而保證管道和設備長期正常工作。
15.季節性施工技術要求
在處理無井房水井的安裝時，考慮到天降雨或者降雪對設備造成的損害，在施工現場做好排水管道，保證排水管道的暢通，保證水表的安裝處于相對較高的位置，如果出水管處于較低的位置，如情況允許，我們就采用焊接或者螺紋連接直管段來提高水表的水平高度，保證水表在雨雪天氣不泡在水中。對于雨雪過后被雨雪侵蝕過的沙的含水率要重新測定，對于已經做好的防護池，在雨雪天氣加蓋厚塑料布或棉被以防止水泥標號的降低或損壞，尤其是冬天水泥混凝土的標號提高一級，防凍液加量不低于50%（水泥量），減水劑摻加量為7%（水泥量）。對于不適合雨雪天氣的施工我們根據情況安排提前或推遲施工，如果推遲施工則根據總體施工進度調整施工隊伍的規模，從而保證工期。
