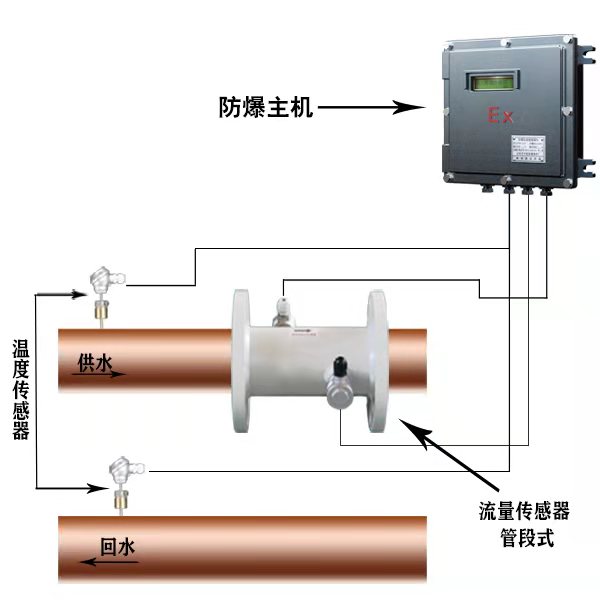

浙江TDS-100超聲波流量計超聲波熱量表怎樣使用

§3.1 怎樣判斷流量計是否工作正常

一般情況下，在液晶顯示器的右下角有”R”出現，表示流量計工作正常。
如果出現“H”時，則表示收到的信號比較差，請參考自診斷章節。
如果出現“I”時，則表示沒有收到信號。
   如果出現“J”時，則表示該流量計可能出現了硬件故障，請參考自診斷章節。I

§3.1 怎樣判斷管道內的液體流動方向

確定目前流量計工作正常。
查看瞬時流量，如果顯示的是正值，表示液流的方向是從紅色傳感器流向藍色的傳感器；如果顯示的是負值，表示液流的方向是從藍色傳感器流向紅色的傳感器。

§3.3 怎樣改變系統的測量單位制

    在M30號菜單窗口中選擇使用英制或者公制。

§3.4 怎樣選擇流量單位

    在M31號菜單窗口中選擇。
    選擇完流量單位然后選擇時間單位。

§3.5怎樣選擇累積器倍乘因子

使用33號窗口中選擇一個合適的累積器倍乘因子，要根據流量大小來確定不要太快 也不要太慢，最好是保持在一分鐘幾個脈沖。
如果倍乘因子太小就會發生丟失脈沖的現象，因?yàn)樵O(shè)計的最小的脈沖周期為500毫秒。
如果倍乘因子太大累積脈沖就會太慢，會影響到其它的二次儀表的工作。

§3.6 怎樣打開和關閉累積器

使用34、35、36號窗口分別對正、負、凈累積器進行打開或關閉的操作。

§3.7怎樣實現流量累積器清

使用37號窗口選擇欲清零累積器進行清零。

§3.8怎樣恢復出廠設置

使用37號窗口中顯示為“選擇操作”時，按 .  鍵，再按  ?  鍵即可，使用者輸入的參數恢復到原始的出廠設置。

§3.9怎樣使用阻尼器穩定流量顯示

阻尼器的作用是穩定流量顯示，其本質是一節濾波器。在M40窗口中輸入“0”，表示沒有阻尼。當然數值越大流量計顯示的瞬時流量越穩定，一般建議使用者輸入的數值在30秒左右，這個數值的大小不會對累積流量產生任何影響。

§3.10怎樣使用零點切除避免無效累積

窗口41中的數據稱為低流速切除值。流量計把流速絕對值低于此值的流量視為“0”對待。這樣可設置此參數，避免真實流量為“0”時，流量計產生的測量誤差進行虛假的累積。一般情況下，設置此參數為0.03m/s。
當管道流體的實際流速大于低流速切除值后，低流速切除值和測量結果無關，絕不影響測量結果。

§3.11 怎樣靜態校準零點

當管道內的液流完全停止時，流量計不會顯示為“0”，而是有一個很小的“零點值”，此時就可以設置零點已達到精確測量的目的。
統過M42號窗口來完成此項功能。
要求卻認管道內的液流一定要完全停止流動后，進入M42號窗口，按ENT 即可開始。
