歡迎您選擇使用性能優異、功能多、采用了多項專利技術的TDS-100系列超聲波流量計。TDS-100系列超聲波流量計同時支持單聲道與雙聲道，采用最新32位處理器Cortex-M4為CPU，具有運算塊，浮點運算能力強等優點；TDS-100系列超聲波流量計適用于工業環境下連續測量不含大濃度懸浮粒子或氣體的絕大多數清潔均勻液體的流量和熱量。
TDS-100系列超聲波流量計具有如下典型特點：
1. 同時支持單聲道與雙聲道，并且當一個聲道異?；蛘卟唤訒r，可以依據信號質量，自動切換為單聲道運行；
2. 采用最新32位Cortex-M4內核CPU作為處理器核心，使用64位浮點運算，計算不丟失精度；
3. 采用高速ADC對超聲波信號進行采集，具有超聲波波形還原與重構技術；采用精度時間測量芯片，超聲波飛行時間精度可達22皮秒；
4. 單板、全貼片工藝，全部使用SMT機器焊接,大大降低了電路板虛焊、漏焊、短路等問題。
TDS-100系列超聲波流量計使用了最新的著名國際半導體廠商，例如ST、ADI、TI、安森美等，生產的超大規模集成電路設計而成。硬件數目少，低電壓工作，多脈沖發射，低功耗，高可靠性，抗干擾，適用性好。優化的智能信號自適應處理，用戶無需任何電路調整，就像使用萬用表一樣方便簡單。
本手冊針對TDS-100系列超聲波流量計，對該系列產品的多種機型的功能、安裝及操作進行了詳細的介紹。
1.1 TDS-100系列流量計特點
TDS-100系列流量計是基于微處理器技術，自身完備的流量測量儀表，與其它常規類型流量計或其它超聲波流量計相比，除具有高精度、高可靠性、高性能、低價格的顯著特點外，還具有諸多特點與功能，其典型特點與功能如下所示。
* 0.5%線性度，0.2%重復性 * 非導電/特殊介質測量
* 低電壓多脈沖平衡發射接收 * 正向/負向/凈累積器
* 隔離RS-485接口，支持MODBUS RTU * 抗干擾設計，電氣隔離的直流電源供電

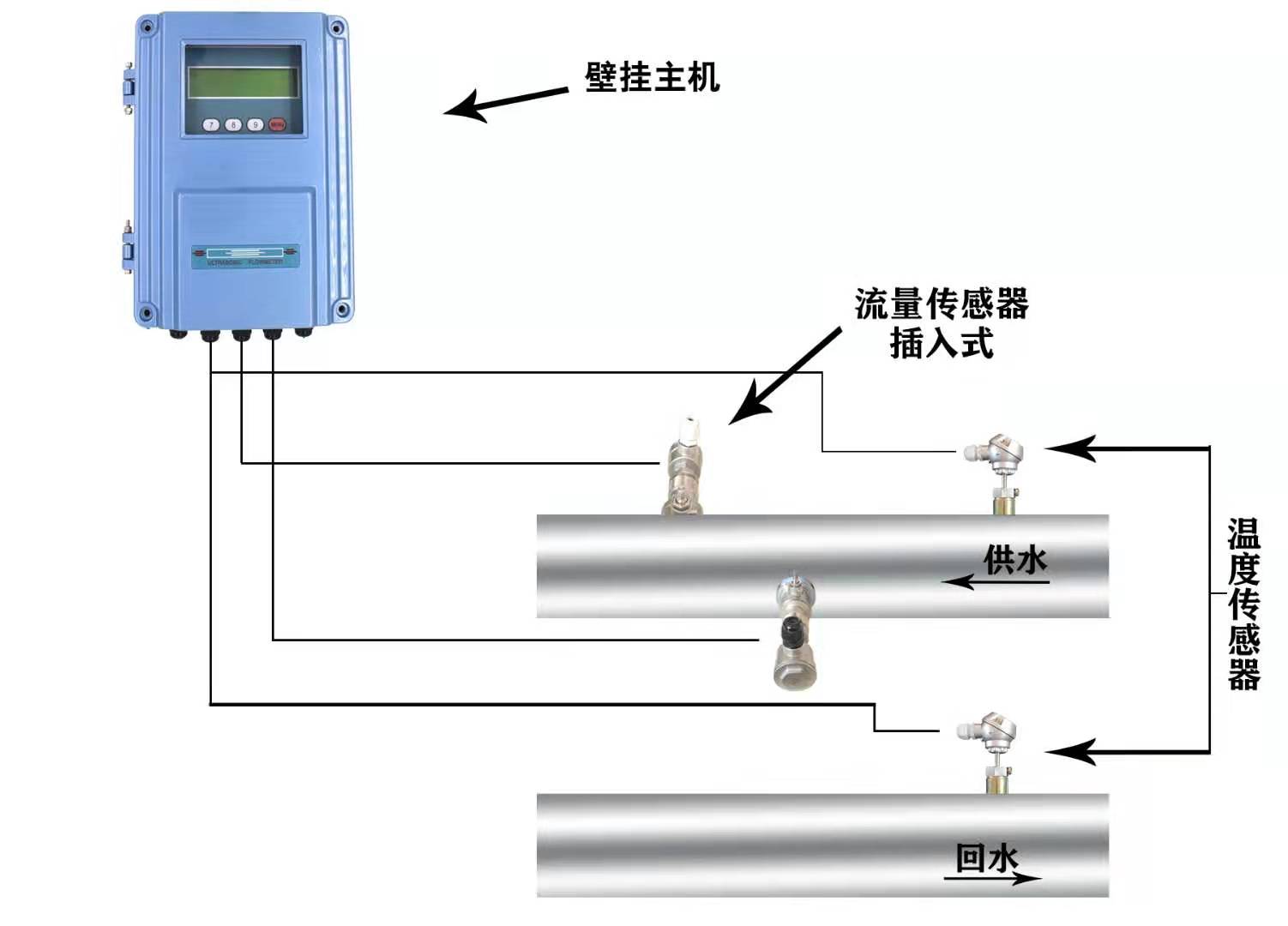

* 內置熱量測量/熱量計 * 內置批量/定量控制器
* 2路二線制PT1000鉑電阻輸入電路 * 壓鑄鋁外殼（固定式）
* 1路模擬4-20mA輸出 * 可選直流/交流/220交流供電
* 每個周期采樣次數提高到128次 * 內部64位浮點數據處理
* OCT頻率信號輸出 * 22皮秒時差測量分辨率
TDS-100系列流量計采用世界上先進的集成電路及微處理器實現智能控制，生產過程中無需調整任何元器件參數，STM焊接，產品一致性好，保證每一臺出廠的機器都達到性能、工作狀態。
