超聲波流量計分為哪些類型？

發表日期：2024-05-13 11:47

超聲波流量計，作為一種基于超聲波在流動介質中傳播速度與被測介質平均流速關系的測量儀表，廣泛應用于各種流體流量測量場景。根據不同的使用場景、安裝方式和測量原理，超聲波流量計可以細分為多種類型。

根據安裝形式的不同，超聲波流量計主要可以分為管段式、外夾式、插入式以及手持便攜式等類型。

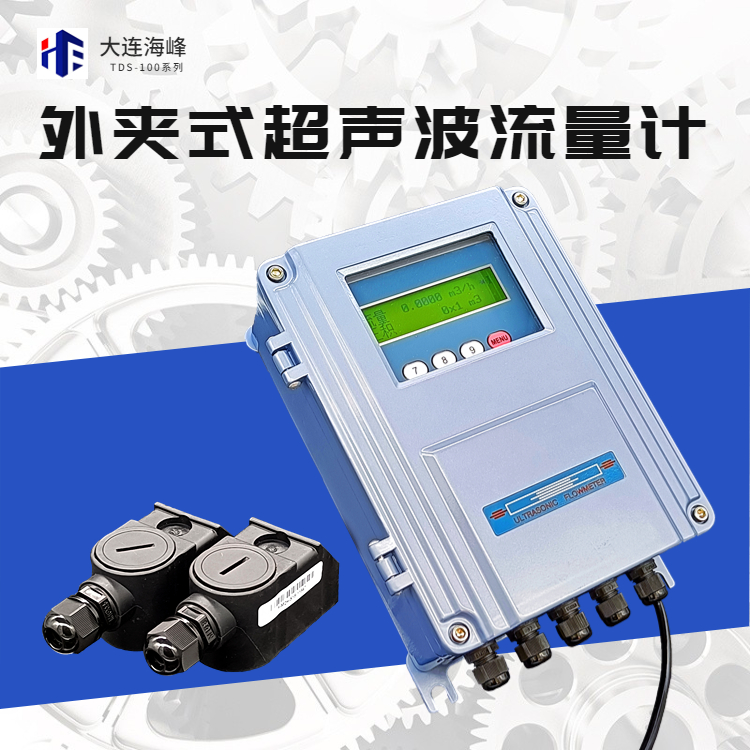

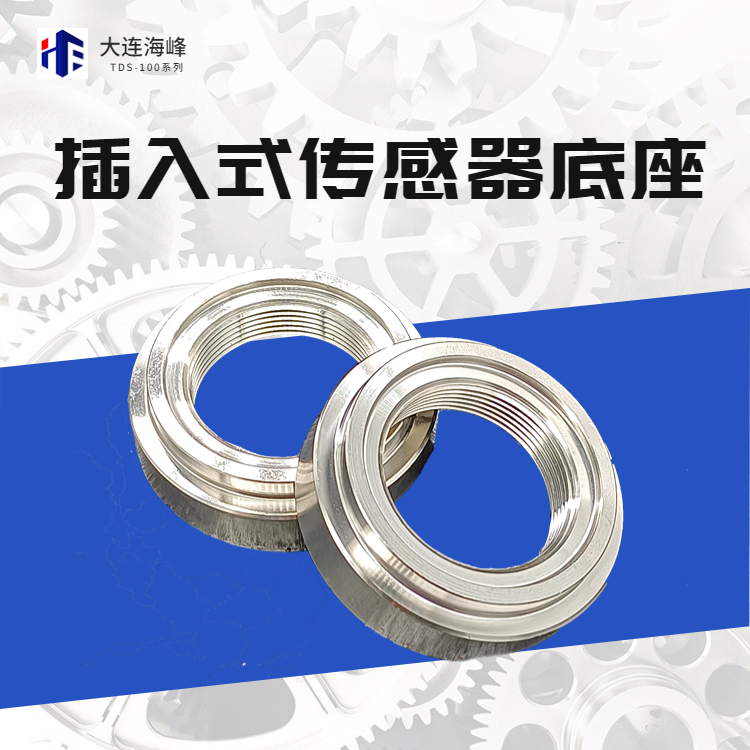

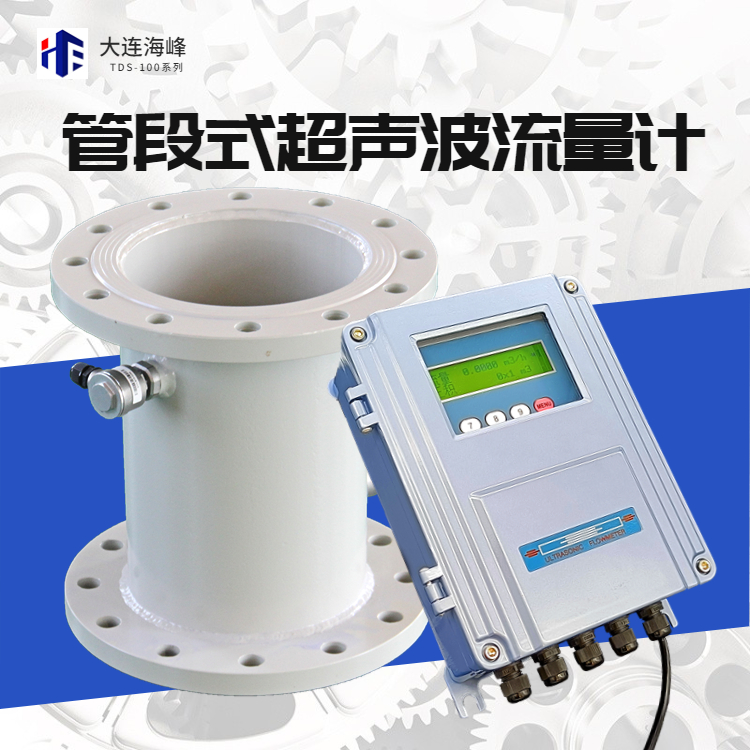

管段式超聲波流量計采用法蘭將傳感器與被測管路直接連接，從而確保測量精度和穩定性。這種類型的流量計解決了由于人為因素或被測管道參數不準確引起的誤差問題，具有高精度、穩定性好、可拆卸、免維護等特點。外夾式超聲波流量計則通過主機和外夾式傳感器的組合，將傳感器粘貼在管道表面進行測量。這種流量計安裝方便，無需破管安裝，適用于現場破管困難的場地，真正實現了無損安裝。插入式超聲波流量計由轉化器及一對插入式傳感器組成，通過專用鉆孔裝置進行不停產安裝，為現場測量提供了便利。手持式或便攜式超聲波流量計則以其體積小、重量輕、內置可充電鋰電池等特點，適用于各種大小管道的測量。這類流量計安裝簡單，測量過程無需破壞管道，且不與被測介質接觸，無壓損，非常適合移動測量。

此外，根據對信號檢測的原理，超聲流量計又可分為傳播速度差法（包括直接時差法、時差法、相位差法和頻差法）、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等類型。每種方法都有其獨特的測量原理和應用場景，可以根據實際需要進行選擇。

在具體應用方面，超聲波流量計因其非接觸測量、無流動阻撓、無額外壓力損失等特點，廣泛應用于大型圓形管道和矩形管道的流量測量。同時，它也可以測量非導電性液體，是對電磁流量計的一種有效補充。在排水管網、河道/渠道、雨水調蓄池以及工業廢水處理等領域，超聲波流量計都發揮著重要作用，幫助工作人員實時了解流體流量和流速，從而進行有效的管理和維護。

總的來說，超聲波流量計的種類繁多，每種類型都有其獨特的特點和適用場景。在選擇時，需要根據具體的測量需求、管道特性以及安裝環境等因素進行綜合考慮，以確保測量結果的準確性和可靠性。
