鋼廠生產計量使用超聲波流量計

發表日期：2020-07-17 08:29

技術規格要求

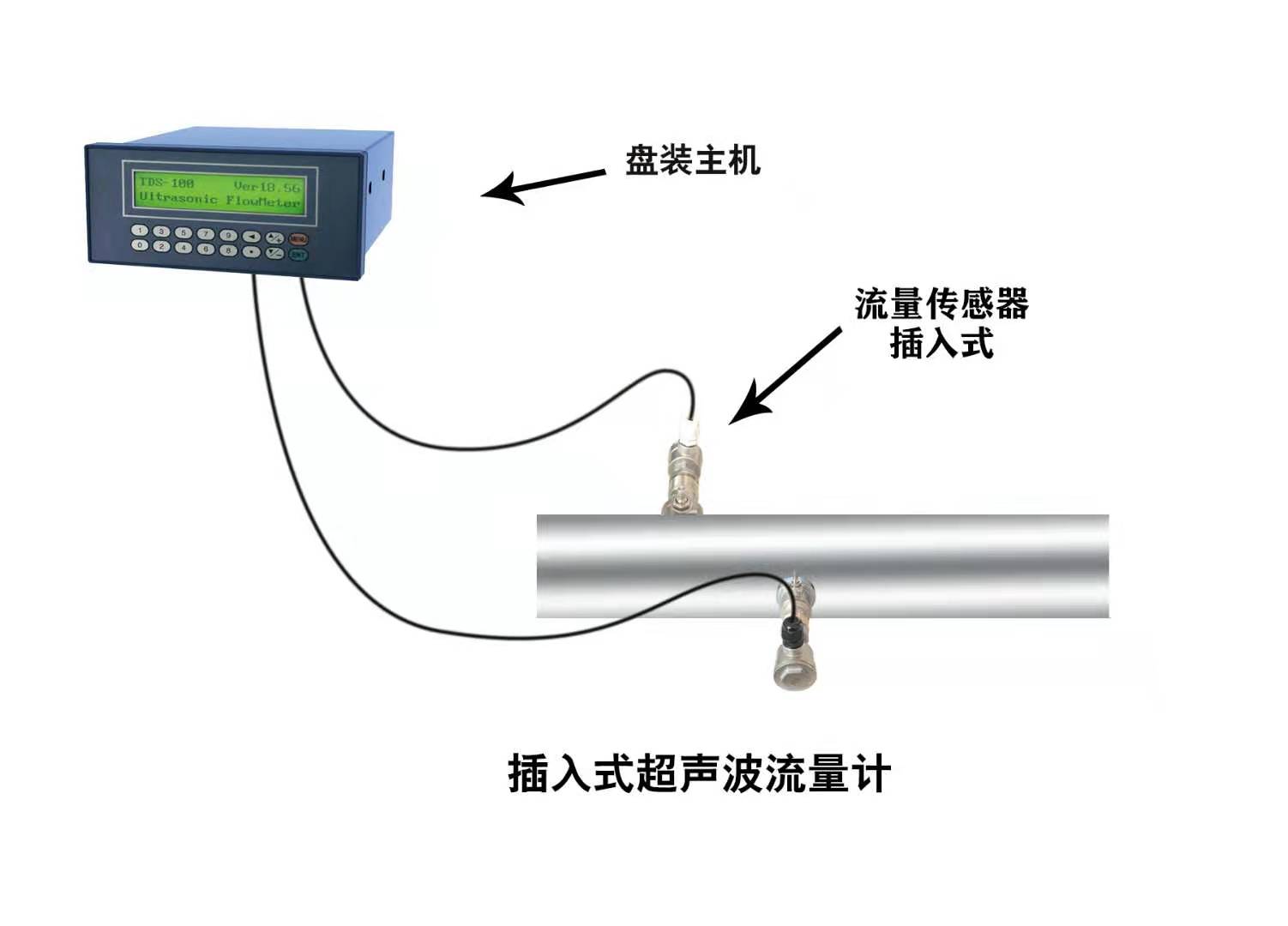

TDS-100F1C插入式超聲波流量計
TDS-100F1型系列超聲波流量計是利用“超聲波束在流體中順、逆流方向傳播時間不同（時差法）來測量圓管內液體流速，從而計算出管道內流體流量”這一工作原理而研制的。 大連海峰偉業儀器有限公司按《給排水用超聲流量計》CJ/T3063-1997標準和大連海峰偉業儀器有限公司企業標準標準執行研發、生產、銷售；檢定按《超聲流量計》JJG0002-94計量檢定規程；
（一）工作原理：
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面表達式：

其中
θ   為聲束與液體流動方向的夾角
M   為聲束在液體的直線傳播次數
D    為管道內徑
Tup   為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
ΔT=Tup –Tdown
TDS-100F1型超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收和硬件參數無關化設計方法；通過選用國際上最新、最先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成,確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機（壁掛F1標準型、壁掛F2防爆型、盤裝FS型、壁掛FN網絡型）滿足各種不同的工業現場。
TDS-100F1型超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收和硬件參數無關化設計方法；通過選用國際上最新、最先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成,確保每臺出廠的流量計都具有相同的性能。

技術 參數

項 目		性能、參數
測量主機 測量主機	精度	1.0 級
	重復 性	0.2%
	流速范圍	（0-12）m/s
	測量原理	超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算
	管徑范圍	DN80-DN6000
	顯示	2×16背光型漢字液晶顯示器。
	鍵盤	4×4輕觸鍵盤。
	輸入	5路4mA~20mA輸入，準確度0.1% ，可輸入壓力、液位、溫度等信號。
	輸出	電流信號：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，準確度0.1% 。頻率信號：1~9999Hz之間任選（OCT輸出）。脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出。報警信號：繼電器及OCT輸出，可選近20種源信號。數據接口：RS232/RS485或CAN總線方式。
	數據存儲	可存儲設置參數、累積流量，累計工作時間、上、斷電時間、流量和流量管理功能。掉電數據可保存100年
	其他功能	記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能。可選自動或手動補加累積量功能，記憶每天的工作狀態。可編程定量（批量）控制器。瞬時流量八位顯示-99999999~+99999999m3/h
插入式傳感器		壓力等級1.6MPa
		不銹鋼材質
		防護等級IP68
電纜長度		SEYV75-2屏蔽型，單根可加長至200 米（超過此長度請同廠家聯系）。
流體	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁　度	≤20000 ppm, 且氣泡含量小。
	溫度	-40℃～160℃
	流向	可對正反向流量分別計量，并可計量凈流量。
工作環境	溫度	主機：-10℃～70℃ 傳感器：-40℃～+160℃
工作環境	濕度	主機：85%RH，傳感器：可浸水工作，水深≤3米。
電源		AC220V和DC5～36V供電方式。
功耗		小于2w
工作時間		連續
體積		固定式標準型251×192×80mm
防盜		專用雙重防盜系統（兩個密碼才可進入系統、可以讓管理者和使用方同時輸入密碼才可進行調整、修改參數，防止相互懷疑對方）
重量		3㎏（固定式標準型主機）
