超聲波流量計信號是如何傳輸?shù)?/div>

發表日期：2023-07-05 08:36

流量計的兩個探頭使用較為頻繁，在安裝、拆卸與存放的過程中，信號線不兔要經常卷繞，這樣在探頭根部聯接處的外層絕緣橡膠會受到磨損并產生裂紋，繼而信號線所包層的網絡屏蔽線折斷，局部信號線的個別股線也同時會折斷，致使超聲波信號不能發射。當重新接線后，即可正常恢復工作。

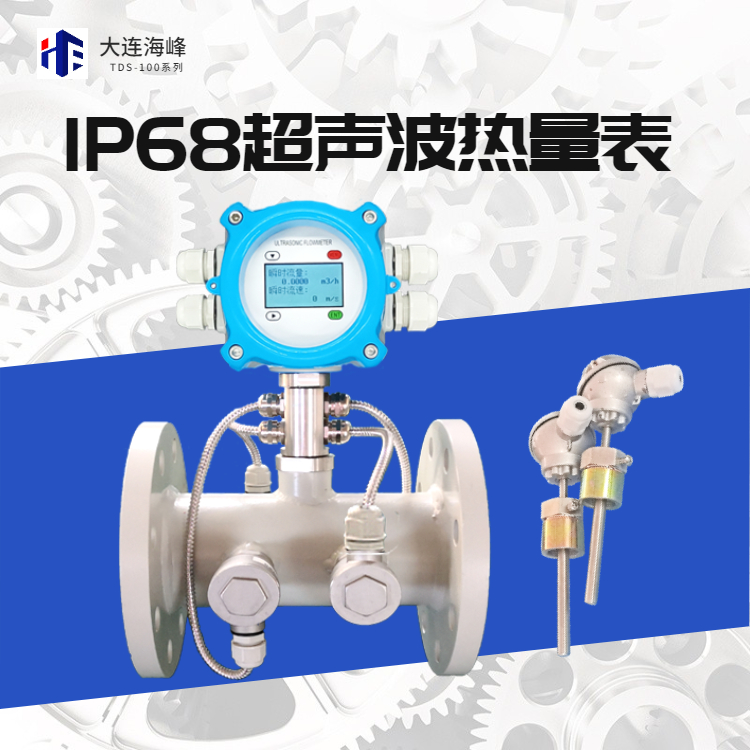

超聲波熱量表通過超聲波測量流量及顯示水流經熱交換系統所釋放或吸收熱能量的儀表。它通過兩種傳感器測得的物理量——熱載體的流量和進出口的溫度，再經過密度和熱焓值的補償及積分計算，才能得到熱量值。它是一種以微處理器和高精度傳感器為基礎的機電一體化產品。而且超聲波熱量表不同于機械式熱量表，超聲波熱量表的內部無機械部件，所以不存在磨損、堵塞的問題，非常適合我國大部分地區水質差的情況。

在許多非滿水、大流量(或小流量)，自然流動的自由水面狀態下測量流體的流量，謂之明渠流量檢測。由于明渠流量較大或較小，流體中往往會有一定的腐蝕性或夾帶一些雜質，使用一般的管道流量計檢測流量是很困難的。

超聲波流量計在工作過程中可能會出現一定的誤差，如果外部干擾頻率與其工作頻率基本一致，那么會降低傳輸?shù)男屎途?，測量的流量結果準確性降低。因此在具體設計與安裝過程中需要考慮到上述因素，使得流場條件保持較高的穩定性。

制造廠給出的誤差曲線表示流量計在其測量范圍內線性度變化的趨勢，與給出的精確度指標是相對應的誤差曲線。以開封儀表廠超聲波流量計為例：精確度為：示值的±0.3%（流速≥1m/s):或±3mm/s(流速<1m/s)。因此，在0.5m/s時，流量計允許±0.5%的誤差，在0.3m/s時，流量計允許±1.0%的誤差。
