用戶在超聲波流量計的安裝與維護過程中，要充分認識到流量計系統接地的重要性，有的制造廠為了更加明確地說明接地的區別，把作為流量信號基準的地稱作接液地（接液部件：接地電極或接地環等)，把物理地稱作大地。接液地不僅要求接地電阻盡量小，而且還要具有良好的穩定性與可靠性。而大地主要是為了減少外界環境對流量計系統的干擾與保護，如超聲波場輻射、流體介質地與大地的回路電流、雷擊等。
一套完整的超聲波流量計由超聲波發生器、超聲波接收器、電子線路、流量顯示、累計系統等結構共同組成。超聲波以其可靠性高、準確度高的優點，在大流量氣體的測量中占有重要地位。但要充分發揮其計量優勢，在應用過程中須充分考慮環境因素對計量結果的影響。在此基礎上因?yàn)椴煌愋偷膬x表也有不同的功能性以及使用限制因素，因此我們需了解基本的操作使用要求：

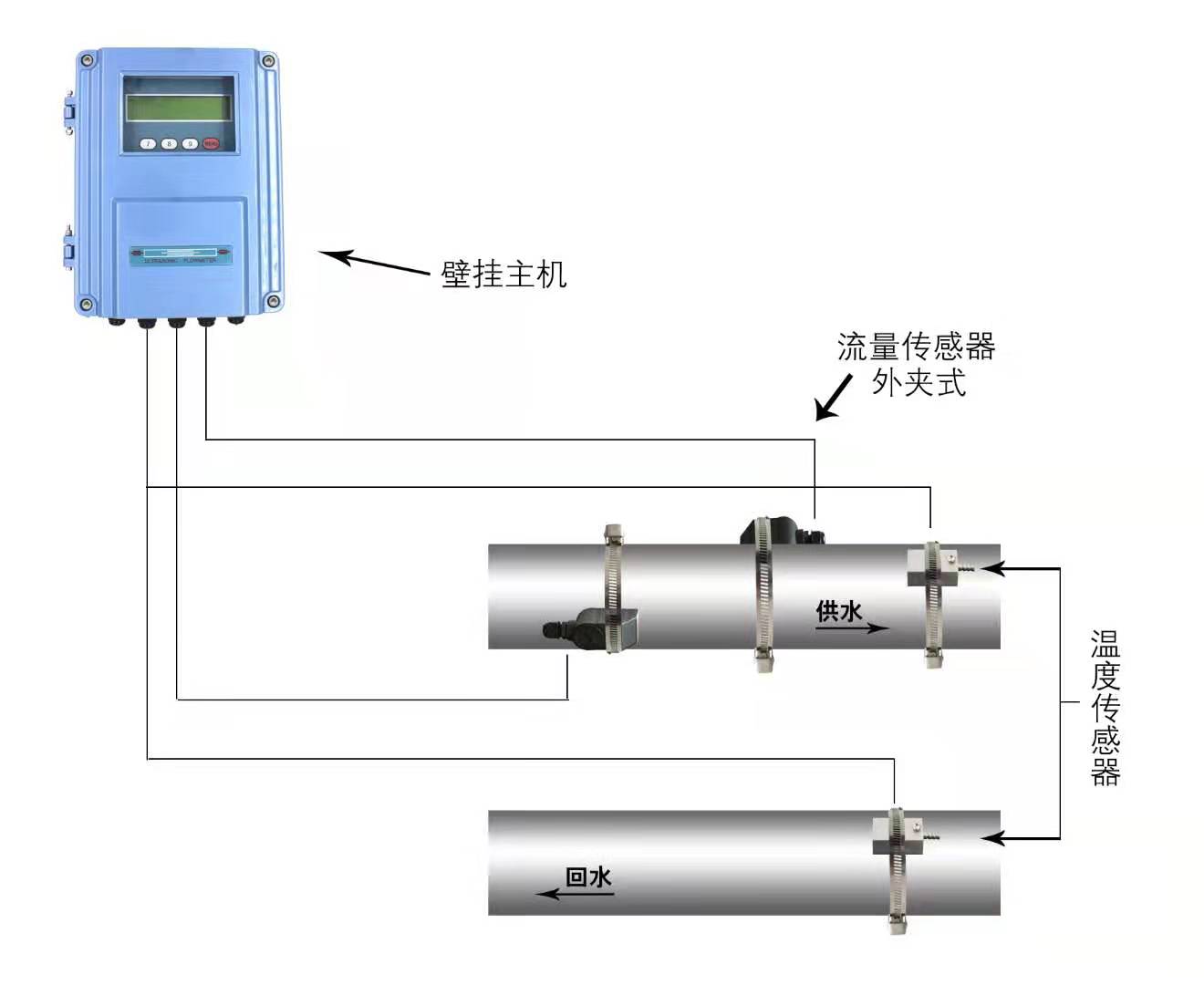

該流量計是一種非接觸式測量流速的方法。它們是固定在管道外部的夾緊裝置，可以在不損壞傳感器的情況下測量腐蝕性液體。
探頭間距以兩探頭的最內距離邊緣為準在輸入了所需的參數以后，查看顯示窗口25所顯示的數字，并使探頭的間距符合25號窗口的數據。探頭安裝方式共有四種。這四種方式分別是v法、z法、n法和w法。下面分別說明。一般地在小管徑時(dn15~200mm)可先選用v法;v法測不到信號或信號質量差時則選用z法，管徑在dn200mm以上或測量鑄鐵管時應優先選用z法。
超聲波流量計可以水平，垂直和傾斜安裝但為使流量計穩定可靠的工作，流量計測量管內必須充滿流體介質；流量計的電極軸線應近似水平；流量計（從電極軸線起測量）的上游直管段zui少為5D長，出口的下游直管段為2D長：被測流體流動方向應與流量計的流向標志所指方向一致：當管道直徑與流量計通徑不一致時，可以在流量計兩端安裝漸擴管或漸縮管，其圓錐角應小于15°：超聲波流量計安裝場所應避免有強磁場及強震動源，在流量計的兩邊管道上應有固定支座：分體安裝的流量計轉換器應安裝在通風、干燥場所，應避免雨林、水淹，防止儀表的電器元件受潮，造成絕緣性能下降及損壞。
