超聲波流量計傳感器需要供電使用么

發表日期：2022-05-10 09:42

避免在水泵、大功率電臺、變頻處即有強磁場、振蕩煩擾的當?shù)卦O(shè)備機器；選擇管道應均勻、密實，便于超聲波傳輸?shù)墓芏危粦?yīng)有滿足長的直管段，大于設備點上游10D（留心：D=直徑）和下流5D;設備點上游間隔水泵30天；流體應充溢管道；管道周圍應有滿足的空間，便于現場人員操作。

在管路一面外側劃一長十字為A點，以十字為中心用盒尺向另一側量出1/2周長，即100mm，該點為B如安裝距離為25mm，從A點向一側量出25mm為C點和上面一樣從B點向另一側量出管路1/2周長為D點，B、D兩點連接，D點劃十字，A、D兩點即為兩個探頭安裝點，B、C兩點也可為兩個探頭安裝點，以現場情況而定。

　超聲波流量計常用壓電換能器。它利用壓電材料的壓電效應，采用適出的發射電路把電能加到發射換能器的壓電元件上，使其產生超聲波振勸。超聲波以某一角度射入流體中傳播，然后由接收換能器接收，并經壓電元件變?yōu)殡娔?，以便檢測。發射換能器利用壓電元件的逆壓電效應，而接收換能器則是利用壓電效應。

探頭間距以兩探頭的最內距離邊緣為準在輸入了所需的參數以后，查看顯示窗口25所顯示的數字，并使探頭的間距符合25號窗口的數據。探頭安裝方式共有四種。這四種方式分別是v法、z法、n法和w法。下面分別說明。一般地在小管徑時(dn15~200mm)可先選用v法;v法測不到信號或信號質量差時則選用z法，管徑在dn200mm以上或測量鑄鐵管時應優先選用z法。

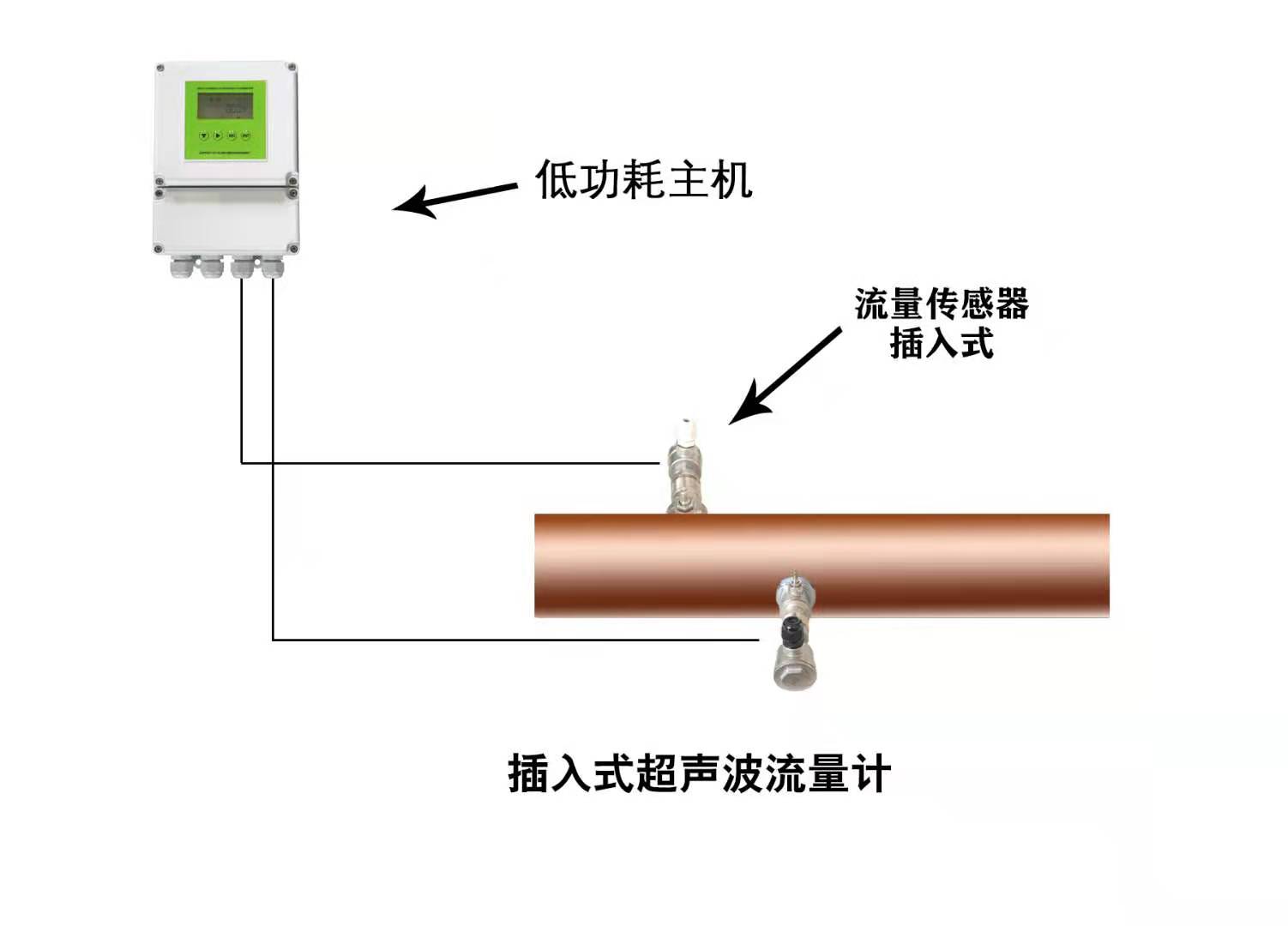

管道式超聲波流量計是指直接安裝在管道上來丈量流體的流量，管道式超聲波流量計運用了低電壓、多脈沖時差原理，選用高精度和超安穩的雙平衡信號差分發射、差分接納數字檢測技能來丈量順流和逆流方向的聲波傳輸時間，依據時差核算出流速。
