菜單窗口簡介

M00-M09號窗口是顯示窗口，能顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、電池的剩余電壓的粗略工作時間。
M10-M29號窗口是初始參數操作窗口，在這些窗口中輸入諸如管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數，顯示安裝距離等。
M30-M38號窗口是流量單位選擇和累積器選項操作窗口，在這些窗口中，可以選擇工作單位系，可選擇流量計工作單位諸如立方米、公升等、可以打開或關閉各累積器或是對其進行“清零”操作。
M40-M49 號窗口設置阻尼時間、校零、修改密碼。
M50-M53 號窗口設置測量數據記錄操作。
M60-M78 號窗口時鐘設置、顯示軟件版本、電子序列號、警告。
M82 號窗口瀏覽數據累積器。
M90-M94 號窗口為準確測量而設置的診斷數據。
M97-M99 號不設窗口顯示，它們是進行窗口拷貝輸出和管道參數輸出的命令。
M+0-M+8 號窗口是附加的功能如：計算器、總的工作時間、上、斷電的時間、上、斷電的時刻的流量。
有一些的菜單窗口沒有賦予功能如：M88，也有一些菜單窗口在本版軟件極少用而刪除。
之所以這樣編排菜單窗口順序就是想與以前同系列產品的菜單窗口順序互相一致，極大地方便以前使用過本系列產品的用戶。

§2.6 參數設置步驟

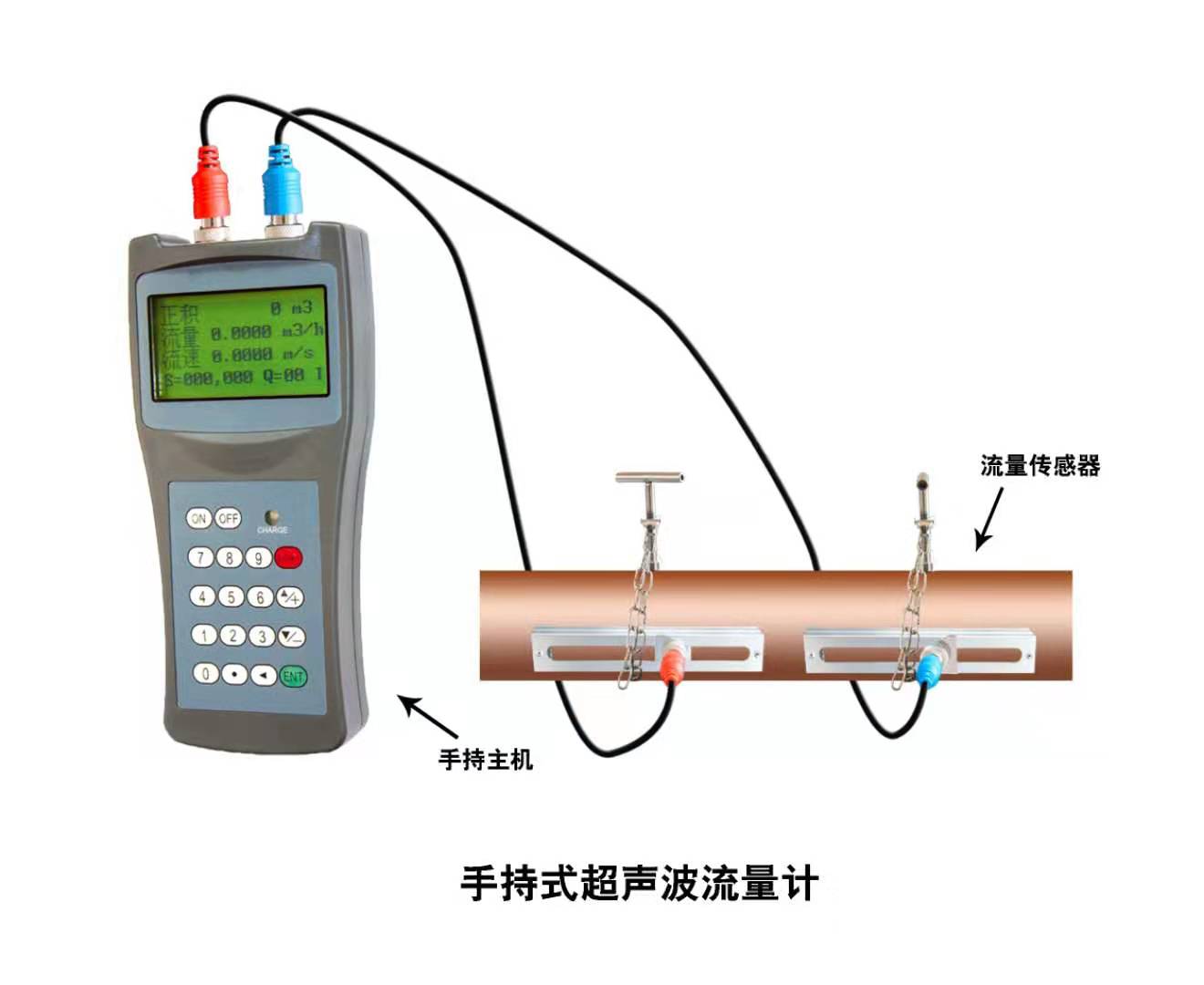

為了使TDS-100H型超聲波流量計達到正確的測量，使用者必須按照下列的步驟進行參數的設置：
管道外徑
管道壁厚
管道材質 (非常用的管道材料的聲速需要輸入)
常用的管道材料的聲速已經作為標準事先被寫入軟件中，所以使用者不必要再輸入了。
襯里材料和它的聲速與厚度，如果有襯里的話
液體種類 (非常規的液體需要知道它的聲速)
本流量計所配置的傳感器類型, 一般是標準中支架探頭，其它類型的傳感器使用者可根據實際情況定貨時選擇購買。
打算采用何種方式安裝傳感器 ( V法和Z法是通常采用的兩種方式)
查看M25 窗口所顯示的傳感器的安裝距離

對于標準（常見的）管道材質和標準（常見的）液體的設置的步驟如下：
(1) 按 MENU 1 1 鍵進入M11窗口輸入被測管道的外徑，按 ENT 鍵。
(2) 按 ▼/- 鍵進入 M12窗口輸入管道壁厚，按 ENT 鍵。
(3) 按 ▼/- 鍵進入 M14窗口，按 ENT 鍵進入選擇模式，按 ▲/+ 鍵或 ▼/- 鍵向前或向后瀏覽找到被測管道的材料，按 ENT 鍵確認。
(4) 按 ▼/- 鍵進入 M16窗口，按 ENT 鍵進入選擇模式，按 ▲/+ 鍵或 ▼/- 鍵向前或向后瀏覽找到被測管道的襯里材料，按 ENT 間確認。或者無襯里時選“無襯里”。
(5) 按▼/- 鍵進入M20窗口，按ENT 鍵進入選擇模式，按 ▲/+ 鍵或 ▼/- 鍵向前或向后瀏覽找到被測液體，按 ENT 鍵確認。
(6) 按 ▼/- 鍵進入 M23窗口，按 ENT 鍵進入選擇模式，按 ▲/+ 鍵或 ▼/- 鍵向前或向后瀏覽找到本流量計所配置的傳感器，按 ENT 鍵確認。
(7) 按 ▼/- 鍵進入 M24窗口，按 ENT 進入選擇模式，按 ▲/+ 鍵或 ▼/- 鍵向前或向后瀏覽找到你想要安裝探頭的方式，按 ENT 鍵確認。
(8) 按 ▼/- 鍵進入 M25窗口，按照所顯示的距離將傳感器安裝在被測管道上，按ENT 鍵進入M01查看測量結果。
初次使用者應該有一點耐心，不久你就會發現本儀器的使用界面非常容易掌握，只須輕按動幾個鍵，就會進入你想要進行的窗口操作，而不需要多余的操作。
使用中的小技巧：
當窗口顯示在 M00 到 M09時，按任意一個數字鍵 x ，即可直接進入 M0x號窗口。例如，當前的窗口是M01 ，按 7 鍵直接跳到M07 號窗口。
當窗口顯示在 M00 到 M09時，按ENT 鍵直接進入 M90號窗口，再按ENT 鍵就會返回原窗口。按 . 鍵就會進入M11號窗口。
當窗口顯示在 M25時，按 ENT 鍵就會進入M01號窗口。

§2.7 傳感器安裝位的選擇

首先，使用者要選擇一個合適的測量管段，為了獲得有效的測量數據，一些有關被測管道和泵系統的基本狀況要事先了解清楚。
確定合適的測量管段的原則是：管道中的液體必須是滿管而且要有足夠的直管段長度。下圖示例如何正確定位。
