超聲波流量計在不同應用場合的選型類別

發表日期：2021-08-12 08:43

依據超聲波流量計運用場合不同,能夠分為固定式超聲波流量計和便攜式超聲波流量計
(1)適用的場合不同
固定式超聲波流量計用于裝置在某一固定位置,對某一特定管道內流體的流量進行長時間不間斷的計量;使攜式超聲波流量計具有很大的機動性,主要用于對不同管道的流體流量作臨時性丈量
(2)供電方法不同
固定式超聲波流量計要求長時間接連運轉,所以要運用220V交流電源,便攜式超聲波流量計既能夠運用現場的交流電源,也備有內置充電電池,能夠接連作業5~10h[小時],大大方便了不同場合臨時性流量丈量的需求
(3)部分功用不同
固定式超聲波流量計,通常都有4-20mA信號輸出等功用,供遠傳顯示運用,但其內部只能存貯一條管道的參數:便攜式超聲波流量計只是為了現場査看其時流量和短時間內的累計流量,故一般無輸岀信號功用,但為了方使丈量不同管道流量,它具有豐厚的儲存功用,能夠一起存貯數十條不同管道的參數,供隨時調出運用.
換能器供電方法不同，能夠分為外貼式、刺進式、管段式三種超聲波流量計。
(1)外貼式
外貼式超聲波流量計是生產最早,用戶最了解且使用最廣泛的超聲波流量計,裝置換能器無需管道斷流,即貼即用,它充分體現了超聲波流量計裝置簡單、運用方便的特點

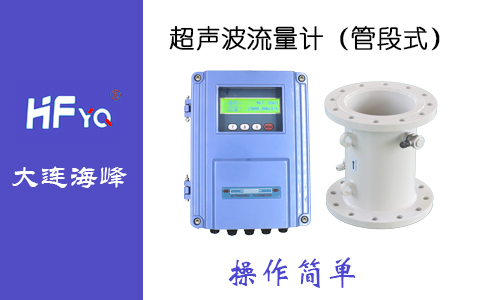

(2)管段式
某些管道因原料疏、導聲不良,或許銹蝕嚴重,面料和管道內空間有間隙等原因,導致超聲波信號衰減嚴重,用外貼式超聲波流量計無法正常丈量,所以產生了管段式超聲波流量計。管段式超聲波流量計把換能器和丈量管組成一體,解決了外貼式流量計在丈量中的一個難題。并且丈量精度也比其它超聲波流量計要高,但一起也獻身了外貼式超聲波流量計不斷流裝置這一長處,要求切開管道裝置換能器

(3)刺進式
刺進式超聲波流量計介于上述二者中間。在裝置上能夠不斷流,使用專門東西在有水的管道上打孔,把換能器刺進管道內,完成裝置。由于換能器在管道內,其信號的發射、承受只通過被測介質,而不通過管壁和面料所以其丈量不受管質和管襯材料約束
超聲波流量計的選型
超聲波流量計除上述各種類型外,近年來又呈現了采用數字化電路的數字式超聲波流量計,把換能器和轉換器做在一起的一體式超聲波流量計,等等。面臨眾多類型的超聲波流量計,用戶要依據實踐情況和丈量需求合理選型。
1.多譜勒式超聲波流量計
只能用于丈量含有適量能反射超聲波信號的顆?；驓馀莸牧黧w,如工廠排放液、未處理的污水、雜志含量安穩的工廠進程液等。要注意它對被測介質要求比較嚴苛,即不能是潔凈水,一起雜技含量要相對安穩,才能夠正常丈量,并且不同廠家的外表性能及對被測廠家的要求也不一樣。選擇此類超聲波流量計即要對被測介質心中有數也要對所選用的超聲波流量計的性能、精度和對被測介質的要求有深化的了解如污水等介質的流量,并且精度可達士1.5%。實踐使用表明,選用時差式超聲波流量計,對相應流體的丈量都能夠到達滿足的作用。
2.管道式超聲波流量計
精度較高,可到達±0.5%,并且不受管道原料、面料的約束,適用于流量丈量精度要求高的場合。但隨著管徑的增大,成本也會隨増加,通常情況下,選用中小口徑的管段式超聲波流量計,較為經濟。
3.固定式超聲波流量計
如果有足夠的安裝空間,運用刺進式換能器代替外貼式換能器,全部消除了管襯、結垢及管壁對超聲波信號衰減的影響,丈量安穩性更高,也大大減小了維護作業量。并且,由于刺進式換能器也能夠不斷流安裝,所以其使用正在不斷推廣
