近年來，

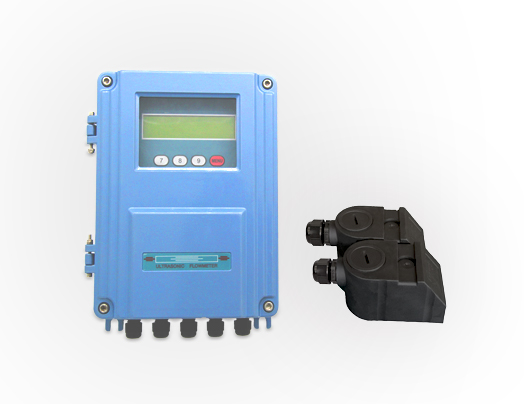

大連海峰超聲波流量計已經越來越廣泛地應用于各種流體的流量丈量，在計量辦理中起著非常重要的效果。在實際使用過程中，我們發現丈量不精確多數是由于探頭裝置不妥構成的。因而，正確地裝置探頭就成為第一位的問題。通過長期的實踐，我們認為以下幾條是探頭裝置過程中應當遵循的原則。
1 挑選探頭裝置方位
1.1 裝置方位應滿足的條件
（1）作業場所沒有過多塵埃和腐蝕性氣體；
（2）直管段長度：上游側10D以上，下流側5D以上（當流速較低時，可適當降低直管段要求）：
（3）上游側30D以?xún)?nèi)不得有擾動因素（如泵、閥門等）；
（4）流體有必要充溢管道，不能含有氣泡或過量雜質；
（5）裝置探頭的管道不該有激烈的機械振動；
?。?）裝置探頭的管道周?chē)枨鬂M足空間。
1.2 留意要點
?。?）對于水平管路，探頭應裝置在水平中心線的±45°之內（如圖1所示）；
圖1
大連海峰超聲波流量計 裝置示意圖
（2）對于豎直管路，探頭可裝置在外圓周的任何方位；
?。?）應防止將探頭裝置在管道的變形部位、法蘭或焊接部位。
2 挑選探頭裝置辦法
探頭選用V法和Z法裝置（如圖2所示）。
圖2 裝置示意圖
下列情況使用Z法：
?。?）裝置空間有限；
?。?）被測流體中含有少數雜質；
?。?）接收波較弱（比方用水泥做面料）。
挑選裝置辦法的依據：一般來說，D>300mm的管道選用Z法裝置。
3 探頭裝置外表的處理
在裝置之前，首先鏟除管道外表的鐵銹、塵垢等（管道外表有防護層時，應先剝?nèi)シ雷o(hù)層），使管壁外表平滑無污物。整理范圍應達到探頭裝置間隔L+200mm寬度的整個圓周。
4
大連海峰超聲波流量計裝置點的確認
第一步：制作規范紙
?。?）準備一條長邊4D以上，寬邊200mm或等于D的紙帶。
（2）在距紙帶長邊100mm處，畫一條寬邊的平行線（也叫符號線）。
第二步：在間隔處理過的管段邊緣100mm處確認一點，使符號線的邊緣與這點對齊。緊貼管壁卷起規范紙，使符號線與管軸平行，規范紙的邊緣應該重合。
第三步：延長規范紙的符號線，在管道上劃出直線。
第四步：沿著規范紙?jiān)诠艿郎蟿澮粭l圓周線，與直線A的交點為A0。
第五步：用V法裝置，去掉規范紙，在直線上劃出線段A0A2=L（L為探頭裝置間隔），確認A2點。A0和A2便是探頭裝置點。
例如：L=200mm
第六步：用Z法裝置，沿規范紙另一邊在管道上再劃一條圓周線，與直線交于A1。從直線A0A1開始，規范紙沿著圓周移動。在1/2圓周處，延長規范紙上的符號線，在管道上劃出直線，與管道上兩條圓周線相交，交點為B1B2。
圖3 V法裝置示意圖
圖4 Z法裝置示意圖
去掉規范紙，在自線上劃出線段B1B2（L為探頭裝置間隔），確認B2點。A0和B2便是探頭裝置點。
圖5 Z法裝置示意圖

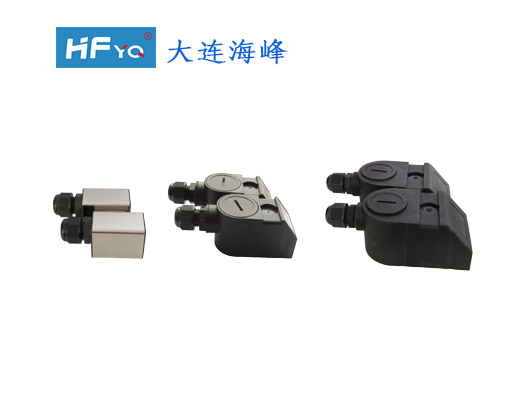

5 在管道上裝置探頭
?。?）打磨裝置點，打磨面積約為探頭面積的3倍；
（2）鏟除探頭發射面和管道裝置外表的油污；
?。?）將耦合劑涂滿探頭的整個發射外表，不要構成氣泡；
（4）在管道外表涂上硅脂；
（5）把探頭牢牢地貼在管壁上，用布帶或鋼帶固定探頭（留意：兩探頭的發射方向有必要相對）。
6 結束語
依照上述過程，裝置過程雖有點繁瑣，但這樣可以防止由于裝置不妥進行二次裝置時帶來的許多費事。
