外夾式超聲波流量計的探頭安裝位置要求及注意事項

發表日期：2021-04-25 15:30

探頭安裝位置要求及注意事項

選擇合適的安裝位置，對于順利通過安裝程序，獲得較高的Zui測量精度非常重要。一般來說，在選擇安裝位置時需要考慮以下因素

1）嘴小直管段要求。如果上游直管段大于10d，下游直管段大于5D（其中D為管徑），在現場條件允許的情況下應盡量多。這一條件是在探頭安裝位置獲得穩定的流型分布，有利于提高測量精度和穩定性

2）必須確保管道始終充滿。如果流體沒有充滿管道，測量誤差會過大或超聲波信號會受阻，因此無法進行正常測量

3）不要直接安裝在可能產生壓降的設備的下游，如膨脹、閥門、插入裝置等，因為當壓力降低時，管道中的液體會不同程度地釋放氣體，產生氣泡。液體中氣體含量的增加會降低信號強度并增加噪聲

4）所選位置的管道直徑與儀器編程一致。必須準確測量管道的外徑

5）當探頭安裝在垂直管道中時，首選的流體方向是從底部到頂部。只有在現場條件不具備時，才可以考慮自上而下的方向，但此時必須保證管道內的背壓，以保證管道內的液體充滿

6）遠離管道焊縫，不要將探頭安裝在焊縫上

7）避免將探頭安裝在水平管道的底部或頂部，因為管道底部會有沉積物，一些氣體會聚集在頂部，影響超聲波信號傳輸

8）管道表面應按流量計主機安裝菜單中顯示的探頭間距進行處理，清除表面的油脂、砂礫、腐蝕、鐵銹、疏松油漆等。研磨塊用于處理管道，使與探頭接觸的管道表面清潔光滑。研磨面積略大于探頭的發射/接收面，約為探頭兩側面積的一半。

2。外夾式超聲波流量計

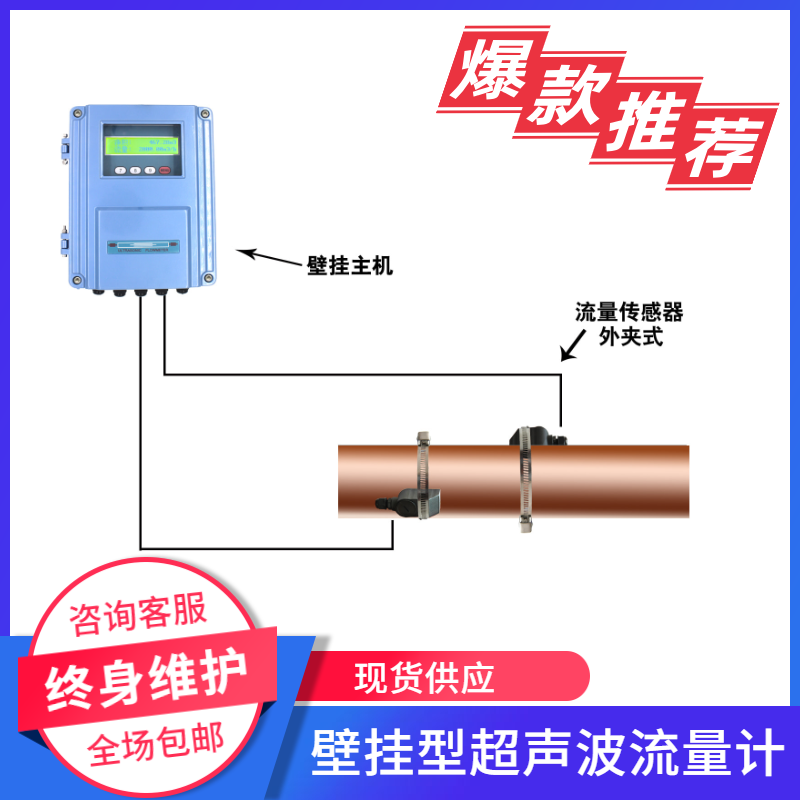

1的基本安裝步驟。收集現場數據；② 選擇合適的探頭安裝位置；③ 探頭安裝位置的管道表面處理；④ 進入主機安裝菜單，輸入并保存以下數據：探頭安裝位置管線數據；處理媒體數據；流量范圍和單位；體積流量或質量流量；⑤ 探頭安裝在管道上，與主機連接；⑥ 設置相關參數以結束安裝。
