大連海峰TDS-100F1防爆式超聲波流量計防爆類型為隔爆型、等級為BT6

 快速輸入管道參數步驟

超聲波流量計常規測量時需要輸入下列參數：
        1. 管道外徑
        2. 管壁厚度
        3. 管材
        4. 襯材參數（如有的話，可包括襯里厚度和襯材聲速）
        5. 流體類型
        6. 傳感器類型（因?yàn)橹鳈C(jī)可支持多種不同傳感器）
        7. 傳感器安裝方式
        8. 固化參數

上述參數條件的輸入步驟一般遵循下列設置步驟：
  1. 鍵入                       進入11號窗口輸入管外徑后鍵入        鍵；
  2. 鍵入        進入12號窗口輸入管壁厚度后鍵入        鍵；
  3. 鍵入        進入14號窗口        ,         或         選擇管材后鍵入         鍵；
  4. 鍵入        進入16號窗口        ,         或         選擇襯材后鍵入         鍵；
  5. 鍵入        進入18號窗口        ,         或         輸入襯材厚度后鍵入         鍵；
  6. 鍵入        進入20號窗口        ,         或         選擇流體類型后鍵入         鍵；
  7. 鍵入        進入23號窗口        ,         或         選擇傳感器類型后鍵入         鍵；
  8. 鍵入        進入24號窗口        ,         或         選擇安裝方式后鍵入         鍵；
  9. 鍵入        進入25號窗口，按所顯示的安裝距離及上步所選擇的安裝方式安裝好傳感器即可(見傳感器安裝)；

  10. 鍵入                        進入26號窗口，       或         選擇“1固化參數并總使用”，然后鍵入          鍵 (此操作非常重要，詳見§4.8 菜單窗口詳解中"M26菜單") 。

  11. 鍵入                      進入90號窗口，檢查信號強度與信號質量，越大越好，一般要求信號強度在60.0以上，信號質量在50以上；
  12. 鍵入                       進入91號窗口，檢查信號傳輸時間比，一般情況下，要求在100±3
以內；
  13. 鍵入                      進入08號窗口，檢查機器工作狀態，顯示*R為信號正常；
  14. 鍵入                       進入01號窗口顯示測量結果；

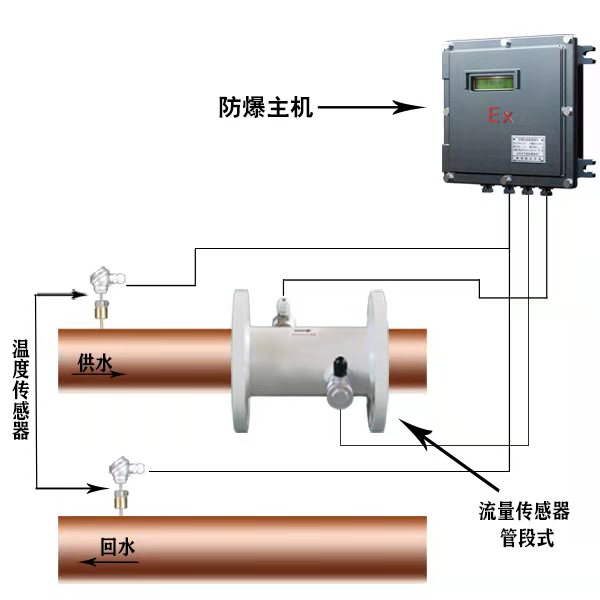

備注：1.進行熱量測量時，只需把安裝在供、回水管道上的PT100三線制鉑電阻信號接入到機器內部的T1，TX1，T2，TX2及GND端子上即可。
           2.所有參數設置完成后 (包括輸入、輸出)，一定要運行M26號窗口進行參數固化，                        防止斷電后參數丟失。
