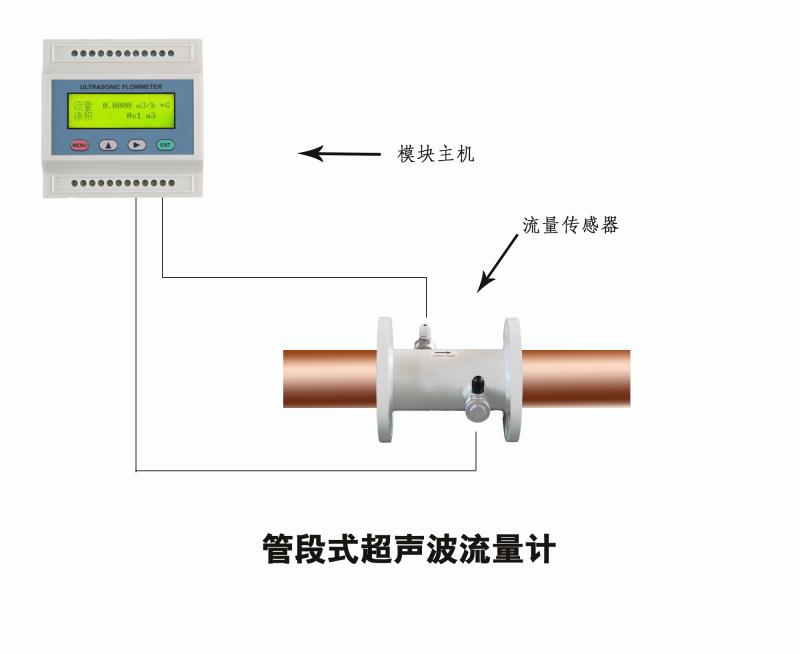

大連海峰模塊式超聲波流量計設置管段參數

發表日期：2020-07-13 09:53

大連海峰模塊式超聲波流量計菜單一覽表

流量\累積顯示	00	顯示瞬時流量/凈累積量，顯示單位在M30~M32窗口中調節
	01	顯示瞬時流量/瞬時流速，顯示單位在M30~M32窗口中調節
	02	顯示瞬時流量/正累積量，顯示單位在M30~M32窗口中調節
	03	顯示瞬時流量/負累積量，顯示單位在M30~M32窗口中調節
	04	顯示日期時間/瞬時流量
	05	顯示熱流量/總熱量，顯示單位在M84、M88窗口中調節
	06	顯示溫度輸入T1，T2
	07	顯示模擬輸入AI3,AI4
	08	顯示系統錯誤代碼
	09	顯示今日凈累積流量
初始設置	10	輸入管道外周長
	11	輸入管道外徑，可輸入數值范圍0~18000
	12	輸入管壁厚度
	13	輸入管內徑
	14	選擇管道材質類型
	15	輸入管材聲速
	16	選擇襯材類型
	17	輸入襯材聲速
	18	輸入襯里厚度
	19	輸入內壁絕對粗糙度
	20	選擇流體種類
	21	輸入流體聲速
	22	輸入流體粘度
	23	選擇傳感器類型，具有20多種不同的類型供選擇
	24	選擇傳感器安裝方式
	25	顯示傳感器安裝間距
	26	參數固化及設置
	27	安裝點安裝參數存取
	28	設置信號變差時保持上次數據。選擇“是”表示當超聲波信號變差時，流量計就顯示上次所測量的正確數據。
	29	輸入設置空管時的信號強度。例如輸入65表示當信號強度降低到65時，流量計就認為管道中沒有流體了，顯示流量值將強置為0。
流量單位設置	30	選擇公英單位制
	31	選擇瞬時流量單位
	32	選擇累積流量單位
	33	選擇累積器倍乘因子。倍乘因子起放大累積數值范圍的作用，一般設置為x1。
	34	凈累積器開關
	35	正累積器開關
	36	負累積器開關
	37	恢復出廠參數設置及累積器清零
	38	手動(按鍵控制啟停的)累積器
	39	選擇操作界面語言，將有8種不同語言供國際用戶選用
	3·	設置本地LCD顯示方式 (詳見§3.1 本地段式LCD顯示及操作) 。
選擇設置	40	阻尼系數。
	41	輸入低流速切除值。
	42	設置靜態零點。
	43	清除零點設置及手工設置的零點，恢復原值
	44	手工設置零點偏移值
	45	儀表系數，修正系數
	46	輸入網絡標識地址碼（儀表通訊地址）
	47	密碼保護操作，當儀表設置密碼之后，菜單只能瀏覽，而不能更改
	48	線性度折線修正數據輸入。至多有12段折線，用于用戶修正儀表非線性。
	49	網絡聯機通信測試器，在此窗口可以查看上位機送過來的數據，借此判斷通訊出現的問題。
定時輸出	50	數據定時輸出選項設置，選擇定時打印時的輸出內容，共有20多項供選擇。
	51	定時輸出時間設置。
	52	打印數據流向控制。默認時打印數據將流向到掛在內部總線的熱敏打印機。打印數據可以設置為輸出到外部串行口（RS485口）。
AI5設置	53	顯示模擬輸入AI5
輸入輸出設置	54	OCT累計脈沖輸出脈沖寬度設置，范圍為6毫秒至1000毫秒。
	55	電流環輸出模式選擇
	56	電流環4 mA或０mA 輸出時對應值
	57	電流環20mA 輸出時對應值
	58	電流環輸出校驗。用于檢查驗證電流環是否正常。
	59	電流環當前輸出值。
	60	日期時間及設置。新一代超聲波流量計的日期時間是由CPU實現的，當進行軟件升級時會造成時間跑慢。建議軟件升級后及時調整日期時間至正確顯示。
	61	軟件版本號及電子序列號。
	62	設置串行口參數
	63	通信協議選擇（包括兼容協議選擇），共有兩種選項，選擇MODBUS-RTU表示使用二進制的MODUS-RTU協議，選擇MODBUS-ASCII+原協議。表示使用ASCII碼的協議。這時能夠同時支持多種協議，包括MOSBUS-ASCII、原7版協議、Meter-BUSx協議、匯中儀表的多種通訊協議。
	64	模擬輸入AI3	通過輸入量值范圍，流量計會把電流信號轉換為適合用戶需要的數值范圍。從而顯示出相應的模擬輸入所對應的物理參數數值。
	65	模擬輸入AI4
	66	模擬輸入AI5
	67	設置頻率輸出信號頻率范圍。頻率信號輸出通過信號頻率的大小表示的是瞬時流量的大小。默認設置0~1000Hz，最大范圍為0~999Hz。頻率信號是通過專門的頻率輸出單元輸出的。
	68	設置頻率信號輸出下限流量
	69	設置頻率信號輸出上限流量
	70	顯示器背光控制
	71	顯示器對比度控制
	72	工作計時器，以秒為單位記錄儀表的工作時間?？梢郧辶?。
	73	設置頻率信號輸出下限流量	通過設置報警器的上下限置，可以確定一個范圍，當實測流量超出這個窗口時，就會產生一個報警信號輸出。報警信號可以通過設置OCT或者繼電器輸出至外部
	74	設置頻率信號輸出上限流量
	75	顯示器背光控制
	76	顯示器對比度控制
	77	蜂鳴器設置選項
	78	設置集電級開路(OCT)輸出選項
	79	設置繼電器（或者OCT2）輸出選項
	80	選擇定量(批量)控制器控制信號
	81	流量定量(批量)控制器
熱量測量	82	日月年累積器，查看每天每月每年的累積流量及熱量
	83	自動補加斷電流量開關。默認狀態關閉。請注意此功能在特定的條件下不能使用。
	84	選擇熱量單位，可選擇千卡及吉焦耳。
	85	選擇溫度信號來源，如果選擇通過AI3，AI4輸入溫度信號則需要能夠輸出
	86	4-20毫安電流信號的溫度變送器。熱容量，默認使用GB-CJ128焓差法。也可使用溫差法。
	87	熱量累積器開關
	88	熱量累積乘積因子
	89	顯示當前溫差及設置溫差靈敏度
診斷	90	顯示信號強度和信號質量
	91	顯示信號傳輸時間比
	92	顯示計算的流體聲速
	93	顯示總傳輸時間/時差
	94	顯示雷諾數及其管道系數
	95	顯示正負熱量累積并啟動循環顯示功能
附加窗口	+0	顯示上電斷電時刻及流量
	+1	顯示流量計總工作時間
	+2	顯示上次斷電時刻
	+3	顯示上次斷電時流量
	+4	顯示總上電次數
