大連海峰外夾式超聲波流量計投標技術參數

發表日期：2021-01-22 09:08

外夾式超聲波流量計技術 參數

項 目		性能、參數
測 量主機 測量主機	精度	1.0 級
	重復 性	0.2%
	流速范圍	±0.25m/s ~ ±12m/s
	測量原理	超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算
	管徑范圍	DN80-DN6000
	顯示	2×16背光型漢字液晶顯示器。
	鍵盤	4×4輕觸鍵盤。
	輸入	5路4mA~20mA輸入，準確度0.1% ，可輸入壓力、液位、溫度等信號。
	輸出	電流信號：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，準確度0.1% 。頻率信號：1~9999Hz之間任選（OCT輸出）。脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出。報警信號：繼電器及OCT輸出，可選近20種源信號。數據接口：RS232/RS485或CAN總線方式。
	數據存儲	可存儲設置參數、累積流量，累計工作時間、上、斷電時間、流量和流量管理功能。掉電數據可保存100年
	其他功能	記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能。可選自動或手動補加累積量功能，記憶每天的工作狀態。可編程定量（批量）控制器。瞬時流量八位顯示-99999999~+99999999m3/h
插入式傳感器		壓力等級1.6MPa
		不銹鋼材質
		防護等級IP68
電纜長度		SEYV75-2屏蔽型，單根可加長至200 米（超過此長度請同廠家聯系）。
流體	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁　度	≤20000 ppm, 且氣泡含量小。
	溫度	-40℃～90℃
	流向	可對正反向流量分別計量，并可計量?jī)袅髁俊?/strong>
工作環境	溫度	主機：-10℃～70℃ 傳感器：-40℃～90℃
工作環境	濕度	主機：85%RH，傳感器：可浸水工作，水深≤3米。
電源		AC220V和DC8～36V供電方式。
功耗		小于2w
工作時間		連續
體積		固定式標準型251×192×80mm
防盜		專用雙重防盜系統（兩個密碼才可進入系統、可以讓管理者和使用方同時輸入密碼才可進行調整、修改參數，防止相互懷疑對方）
重量		3㎏（固定式標準型主機）

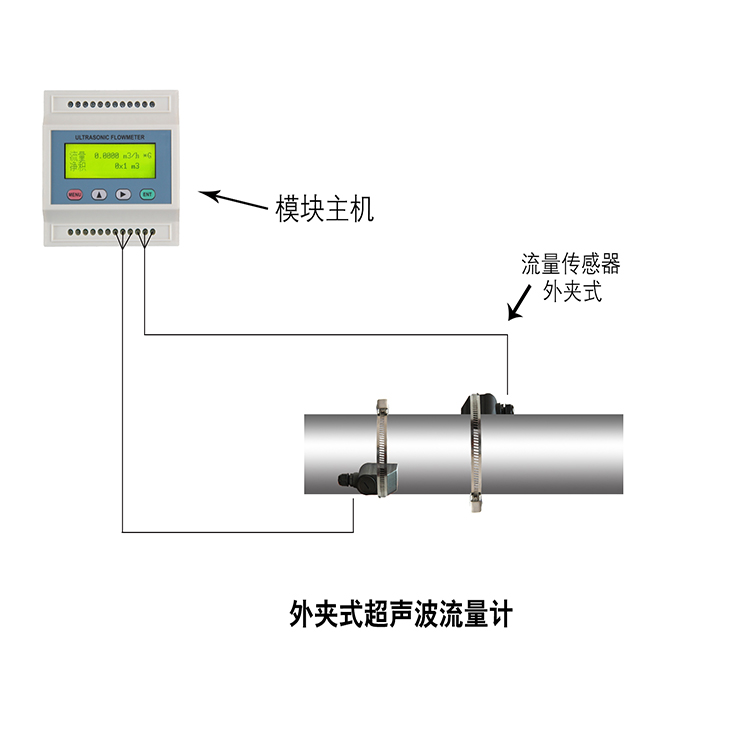

大連海峰外夾式超聲波流量計整機技術特點
TDS-100型系列超聲波流量計采用微處理技術，超大規模集成電路，與其它超聲波流量計相比除具有“三高一低”（高精度、高可靠性、高性能、低價格）的顯著特點外，還具有下列更多優勢：
1、0.2ns直接時差測量電路，40ps時差測量分辨率，測量周期500ms，保證儀表可達到1%的線性度和0.5%的重復性，測量精度達1.0級。
2、低電壓、多脈沖信號雙平衡發射接收海峰技術，抗干擾電路設計，可用于幾乎全部工業環境（特別是變頻器環境中）。
3、全窗口化中文顯示，2×10字符背光型漢字液晶顯示器；4×4輕觸鍵盤。
4、壓鑄鋁外殼模具制造，防護等級：IP65（固定標準型）。
5、正、反雙向計量，可計量正、負、凈累積流量，流速等。
6、可選擇中外常用通用的流量單位，流量單位有：立方米（m³）、公升（L）、美制加侖、立方英尺、油桶等；時間單位有：/每天，/每小時(h)，/每分，/每秒。
7、配溫度變送器可實現熱量計量，可顯示瞬時流量（m³/h）、流速（m/s）、累積流量（m³）、累積熱量（GJ）、峰值流量及時間等。
