超聲波流量計的安裝要點是什么

發表日期：2021-01-18 09:57

超聲波流量計可以用超聲波測量流體的流量，因此它不僅可以測量常規管道的流量，還可以測量不易觀察和接觸的管道的流量。它不僅可以測量常規流體的流量，還可以測量具有強腐蝕性、放射性、易燃易爆等特性的流體的流量。流量計可分為外夾式和分段式。它往往與數字信號處理技術、多脈沖技術和糾錯技術相結合，以適應環境，提高可靠性。廣泛應用于化工、電力、石油、冶金等領域。

超聲波流量計的原理是通過檢測流體流動對超聲波的影響來測量液體流量，采用“時差法”。首先，探頭1用于傳輸信號，信號通過管壁、流體和管壁后被另一側的探頭接收；探頭傳輸信號的同時，探頭也發出相同的信號，通過管壁、流體和管壁后被探頭接收；由于速度的存在，兩個時間不相等，存在時間差，根據時間差求出速度，進而求出流量值。

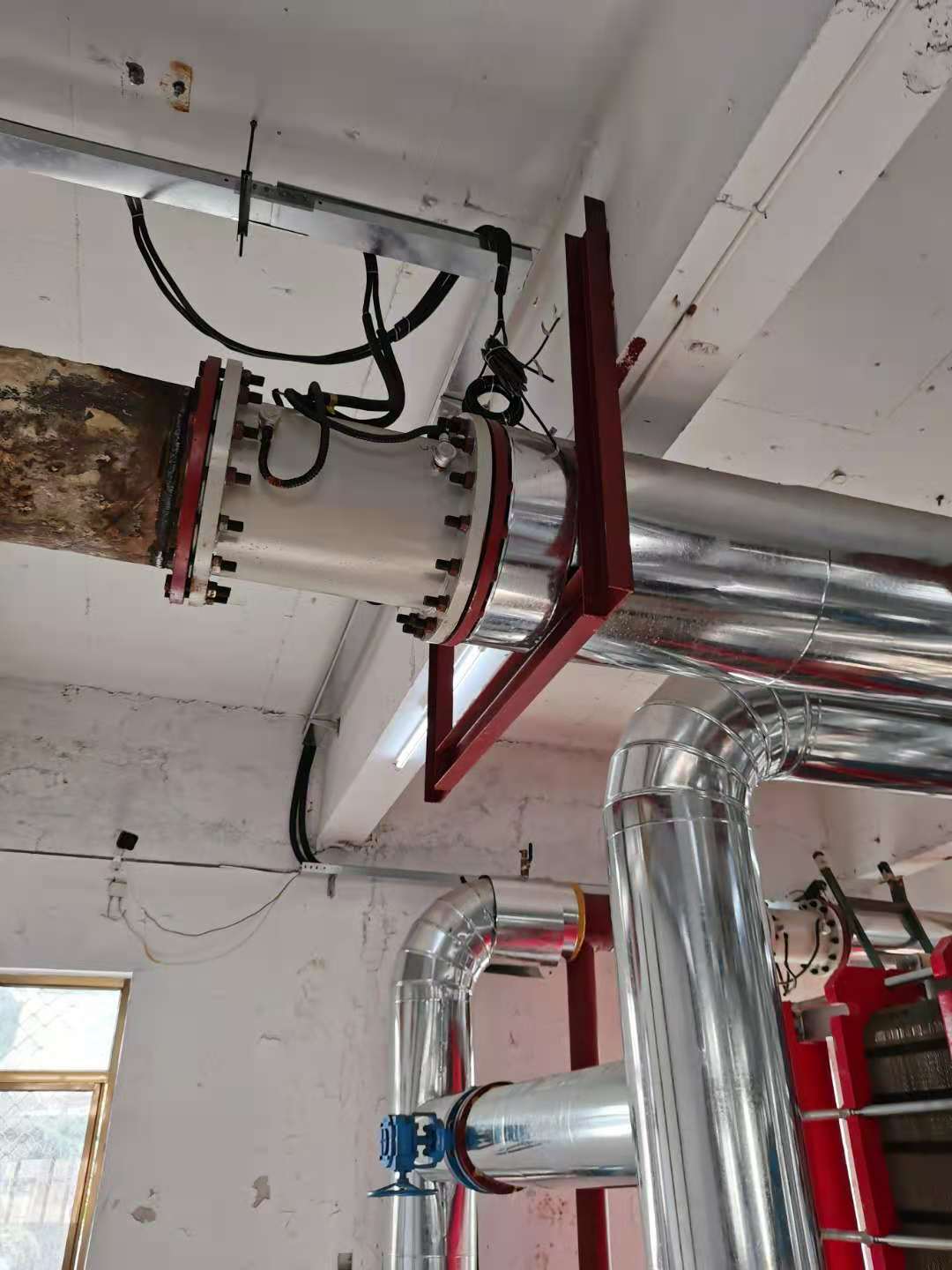

超聲波流量計安裝要點：

1。安裝條件：

1。選擇材料均勻、密實、易于超聲波傳播的充滿流體的管段，如垂直管段或水平管段。

2. 安裝距離選擇上游直徑大于10倍、下游直徑大于5倍的直管段。不得有閥門、彎頭、變徑等均勻的直管段。安裝點應遠離閥門、泵、高壓電、變頻器等干擾源。

3. 避免安裝在管道系統的高點或有自由出口的垂直管道上。

4. 對于明管或半滿管，流量計應安裝在U形管段。

超聲波流量計的探頭安裝方法有Z法和V法兩種。但是，當D<；200 mm且現場條件為以下條件之一時，也可以使用Z法進行安裝：

1。當被測流體濁度較高，V法無法接收到信號或信號很弱時。管道內壁有襯里時；

3。當管道使用壽命過長，內壁結垢嚴重時；

對于較好的管道條件，即使D稍大于200mm，也可采用V法提高測量精度。

以上是超聲波流量計的介紹，在這里供大家學習和討論！
