 插入式超聲波流量計傳感器伸入管內壁尺寸計算（如圖10）
我公司插入式傳感器為不銹鋼模具精鑄，傳感器的長度A（出廠時A值已固定）和管壁厚度B已知，傳感器留在管道外側長度L也可測量，只需L= A-B ，并使 C=0 即可。
各型號的長度A值為： 標準插入B型：A=170mm 標準插入C型：A=220mm
   水泥插入B型：A=310mm
 插入式超聲波流量計 接線
接線完畢后，鎖緊進線孔螺母（注意密封墊不要丟失），最后擰緊密封蓋，防止漏水。

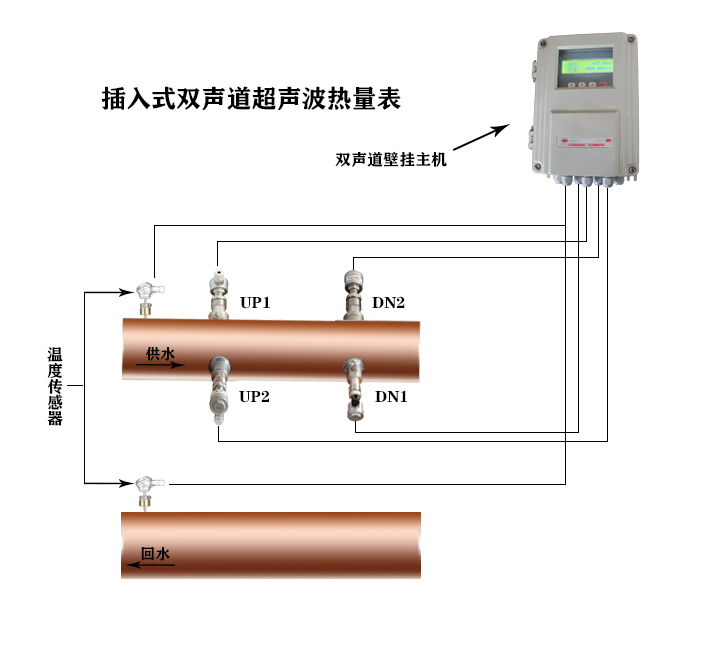

插入式超聲波流量計傳感器接線圖

插入式超聲波流量計維修
插入式傳感器的維修非常簡單，只需按安裝的相反過程，將舊的傳感器卸下，換上新傳感器即可。

注意事項：
1、球閥底座的焊接過程中一定避免夾渣、砂眼、滲水等現象；
2、兩個球閥底座的焊接必須保證在同一軸面上，以防超聲波信號接收不理想；
3、開好孔后必須將球閥內鐵屑等雜質清理干凈，以防傳感器探桿旋入時出現螺紋粘連、犟死等現象；
4、必須保證兩個傳感器前端的超聲波信號發射面對上(即兩個傳感器的進線孔一致，同時向上或向下)；
5、傳感器安裝完后一定將鎖緊螺母擰緊，以防傳感器松動；
6、接好線后一定將密封蓋擰緊，以防進水。
