傳感器安裝位的選擇

首先，使用者要選擇一個合適的測量管段，為了獲得有效的測量數據，一些有關被測管道和泵系統的基本狀況要事先了解清楚。
確定合適的測量管段的原則是：管道中的液體必須是滿管而且要有足夠的直管段長度。下圖示例如何正確定位。

正確選擇測量位置的原則：
安裝傳感器位置的管路要有足夠長的直管段，當然越長越好，一般上游10倍管直徑，下游5倍管直徑，離泵出口30倍管直徑；同時保證這段管路里的液體一定是滿貫的。.
確定被測管路的溫度范圍是在傳感器的使用溫度范圍內，通常在室溫狀態下最佳。
把管道的銹蝕或結垢情況考慮進來，最好選擇較新一點的管道測量，如果條件不具備就把銹蝕從管壁厚度中減去或者將結垢當作襯里來考慮。
有一些管道有塑料襯里，并且由于管道的制造工藝原因，在管道內壁與襯里之間有可能存在縫隙，這樣就會阻擋超聲波的傳播，使測量變得非常困難，所以使用者要盡量避免在這樣的管道上測量；如果避免不了，就必須使用我公司生產的插入式傳感器，可以在管道不停流、帶壓的情況下打孔安裝，解決收不到信號的難題。

§2.8 傳感器的安裝

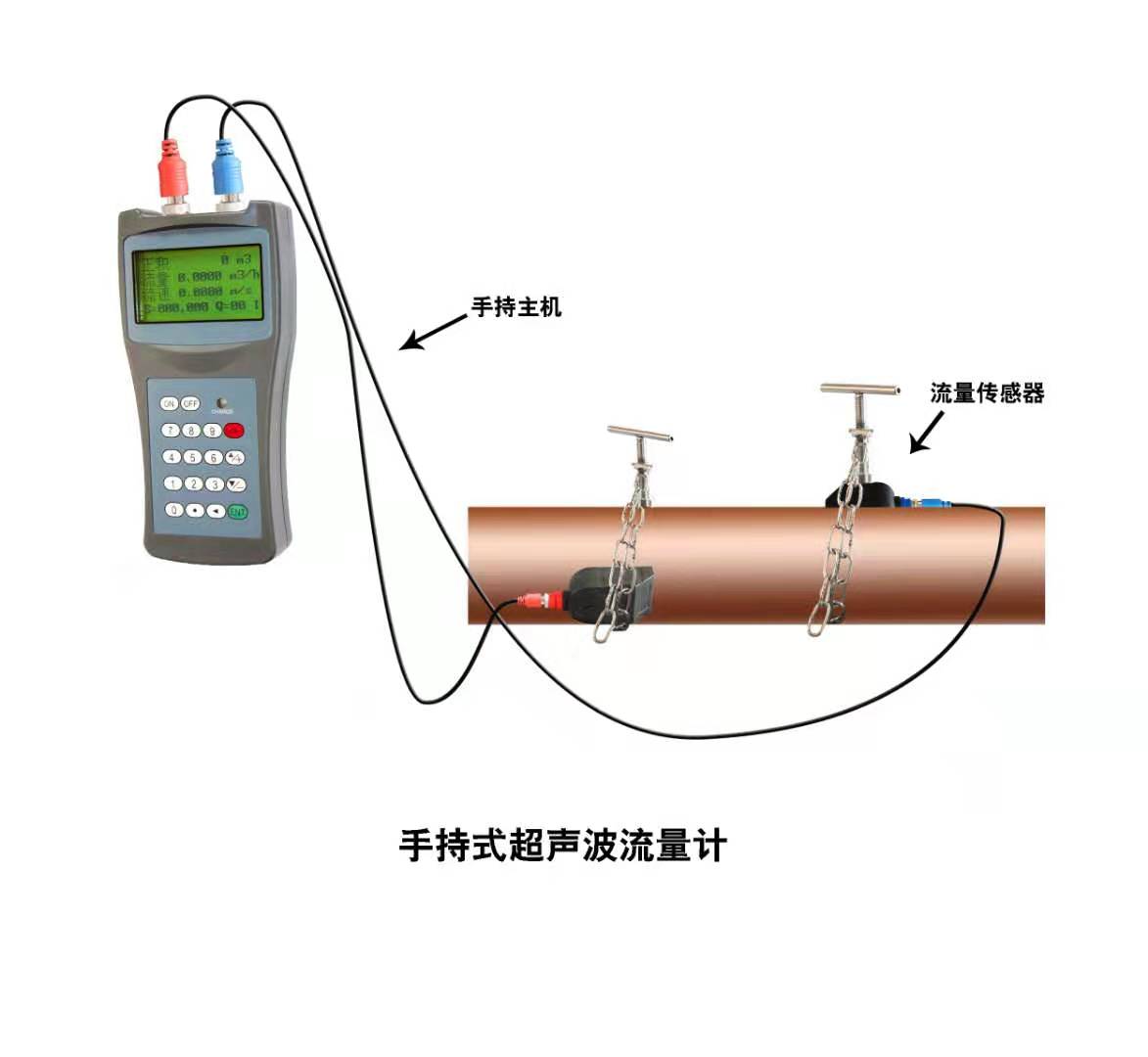

TDS-100系列超聲波流量計的傳感器使用的一對收發兩用的壓電陶瓷片，它們能夠發射和接收穿過管道和液流的超聲波信號，測量流量是通過測量發射和接收超聲波的不同時間的差值來完成的。由于這個差值非常小，所以傳感器之間的距離和平行度會影響到測量精度，使用者應該特別認真仔細的安裝傳感器。
安裝傳感器的步驟
選擇有足夠直管段長度位置，最好是新管道、無銹蝕、易于操作的地方。
清除管道上的雜物和銹蝕，最好使用角磨機打掉銹蝕。
在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
特別提醒：應避免沙粒和雜物進入這中間。
水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

§2.8.1 傳感器的安裝距離

傳感器的安裝距離是在M25號窗口中顯示的數值，它是指兩只傳感器的內側距離，要想準確測量，使用者應按照顯示的距離數值安裝傳感器。
