管段式超聲波流量計如何安裝，有何特點

發表日期：2020-12-27 09:01

超聲波流量計特點：

1。多種供電方式：單節3.6V鋰電池可工作6年，采用2線制4-20mA、RS232、RS485輸出方式，無電池可正常工作。測量內容豐富：累計流量、積熱、瞬時流量、瞬時熱量、供回水溫度、電流溫差、故障運行時間、工作狀態、日期、時間等可循環顯示

3。高防護等級：防護等級可達IP68，可在水中浸泡2m；

4。堅固的結構：測量管段采用精密鑄造工藝，無泄漏、無壓力損失和運動部件，十年免維護設計

5。人性化設計：磁棒操作，內部雙按鈕，操作方便；故障自診斷。

6。普通金屬管道，如碳鋼、不銹鋼、鑄鐵、銅、鋁等。其他非金屬管道，如PVC、PR、FRP、水泥等

管道超聲波流量計技術參數：

1，測量精度：優于1%；

2，重復性：優于0.2%；

3，測量周期：500ms（每秒兩次）；

4，工作電源：24VDC或220VAC（可選）；

5，功耗：工作電源50mA；

6，流量范圍：0~32m/S（流量分辨率：0.001m/S）；

7，顯示指示：本地2×10漢字背光顯示屏可顯示：正負累計量、瞬時流量、流量、累計工作時間、日期、工作狀態錯誤碼，超聲波信號強度和質量等；

-8，操作：16鍵觸摸鍵盤；

-9，信號輸入：3路4-20mA模擬量輸入可選（精度0.1%）；-2路三線PT100電阻信號輸入可選信號輸出：隔離RS485輸出可選（Modbus協議，富士擴展協議，兼容國內其他廠家同類產品通訊協議），2路隔離可編輯OCT輸出可選（一個脈沖寬度可在6ms到1s之間設定，出廠默認值為200ms），1-3路4-20mA輸出可選（無源）；

11連接方式：法蘭/柔性連接型（衛生型）可選；

12。其他功能：通過電子郵件傳輸?shù)拇a文件實現軟件升級；

可記錄前64天、前32個月、前兩年累計流量和工作狀態，記錄16次以上停電時間和流量，并可實現自動或手動流量補充?？删幊虄?nèi)置定量控制器，可利用外部輸入信號或nodbus命令啟動；

13。斷電后數據丟失；14小時后無保護。介質溫度：-40℃~160℃；

15。防護等級：IP65；

16。電氣接口：M20×1.5。

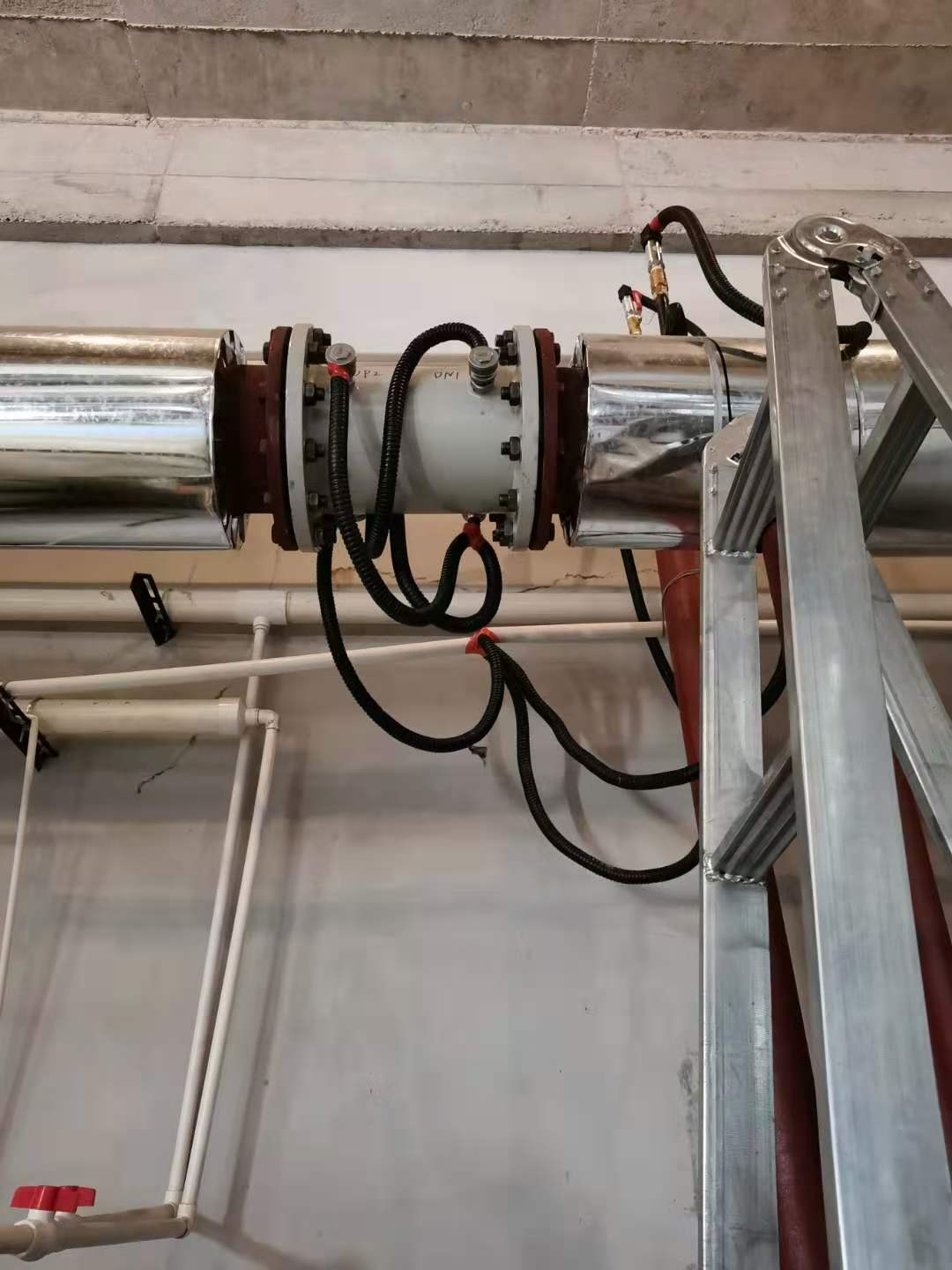

如何正確安裝：

超聲波流量計的正確安裝距離是多少，如何確定超聲波流量計探頭的位置，將影響其今后的使用，具體介紹如下：

1。將管道參數輸入儀器，選擇探頭安裝方式，得到安裝距離。

2。V法安裝：先定一點，根據安裝距離在水平位置另測一點。

3。超聲波流量計在水平管道中時，一般應選擇管道中部，避免頂部和底部。
