超聲波流量計傳感器安裝位置及注意事項

發表日期：2020-12-12 10:25

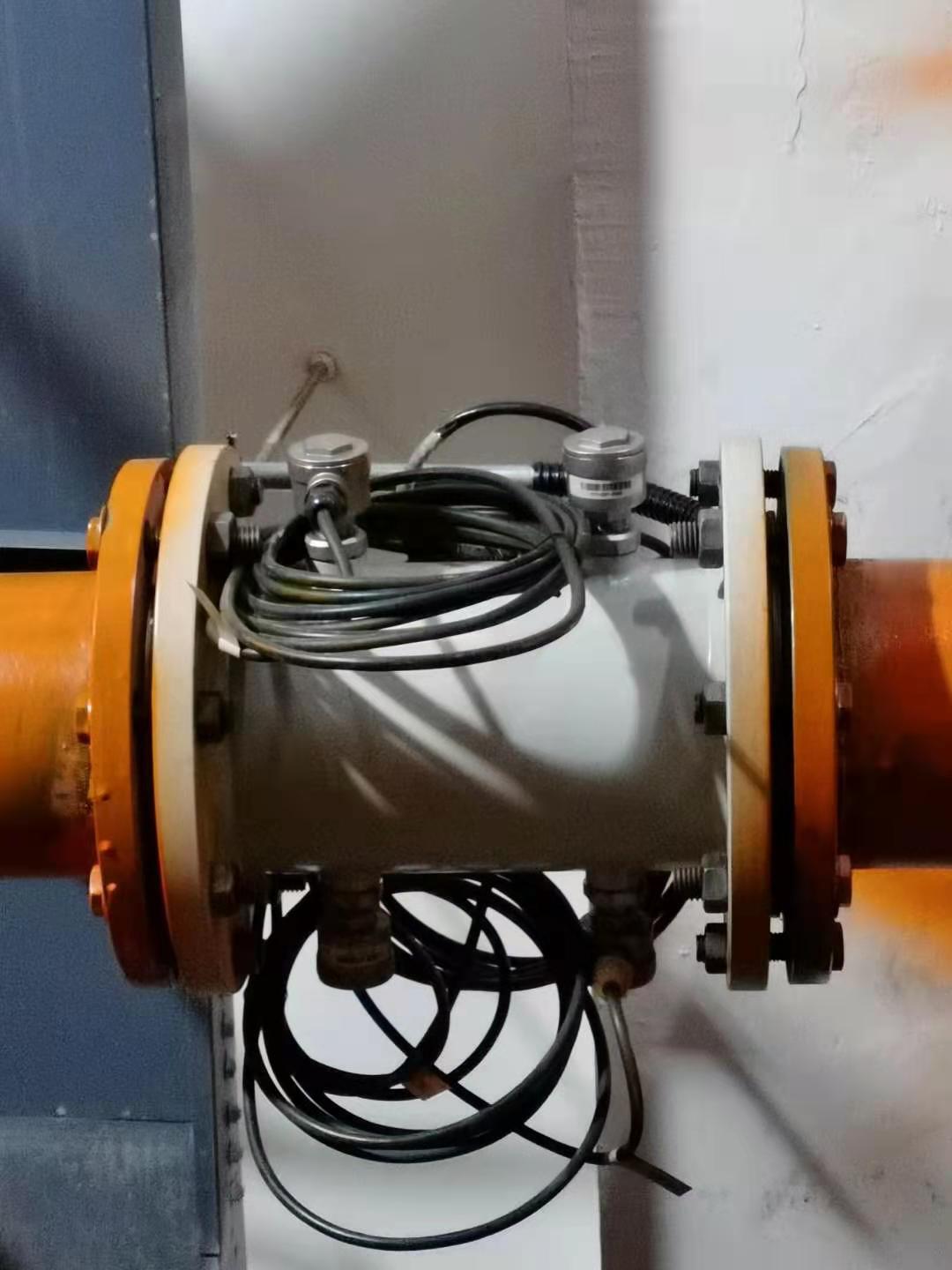

一、傳感器安裝地點

由于傳感器的安裝位置和被測管道的狀態對測量精度有很大影響，請選擇一個符合以下條件的位置。

1.圓度好，內表面光滑，管壁均勻。

二.上游側5D，下游側3D以上直管段，注"D是管道內徑。

3.所測試的管線必須充滿液體。

4.必須有足夠的空間安裝和操作傳感器。

5.在被測試的水平管道中，傳感器不應安裝在管道的頂部和底部，也不應安裝在管道的不均勻和焊接部分。

二、安裝注意事項

超聲波流量計的精度等級為±1.0%，安裝要求很高，管徑誤差和傳感器安裝誤差對測量精度有很大影響，流體流量過低，管道條件、環境因素等因素也影響測量精度。

1.在已知管道和流體的情況下，安裝間距取決于管道的壁厚和內徑。管道參數直接影響測量精度的主要因素。實驗數據表明，安裝距離誤差為±1.0%時，流量誤差為±1.0%~±2.0%(正誤差)。當內徑誤差為±1.0%時，流量誤差約為±2%(正誤差)。當壁厚誤差(只影響夾緊探針)為±100%時，流量誤差為±1.0%。在實際測量中，測厚儀測量的數據誤差很小，可以忽略。

輸入管道參數必須正確并與實際情況一致，否則流量計不正確或無法正常工作。

第二，在使用便攜式超聲波流量定時，安裝探測器，然后開始測量后，測量值可能不穩定。請確保探測器的加熱時間在30分鐘左右。

3.目前使用的便攜式超聲波流量計只有幾種尺寸的管道儀表校正系數，管道尺寸不同，校正系數不同。

4.當使用便攜式超聲波流量計作為標準表校準時，應根據累積量進行校正(校準時間不少于30分鐘)。

5.便攜式超聲波流量計FLW51Z探頭適用于DN 200以上的管道。內徑測量的絕對誤差對小管道有很大影響。

6.探頭的安裝距離是一個重要的測量參數，必須準確保證。為了找到最佳的信號強度，通常通過移動探頭找到信號，而探頭的安裝距離是錯誤的。正確的方法是平行移動兩個探頭，在保證探頭安裝距離滿足要求的前提下找到最佳安裝點，并確保在找到信號后用測量方法準確地安裝探頭的距離。

7.上下游信號線的長度應相同，信號的不均勻長度對信號強度有影響。

8.信號屏蔽線連接到手表外殼的接地螺釘上。220 V電源線接地，以減少對信號的影響。
