幾種不同安裝形式的超聲波流量計有什么區別

發表日期：2020-12-04 10:38

根據超聲波流量計應用場合的不同，可分為固定式超聲波流量計和便攜式超聲波流量計。

兩種超聲波流量計的主要區別是：（1）不同的應用場合

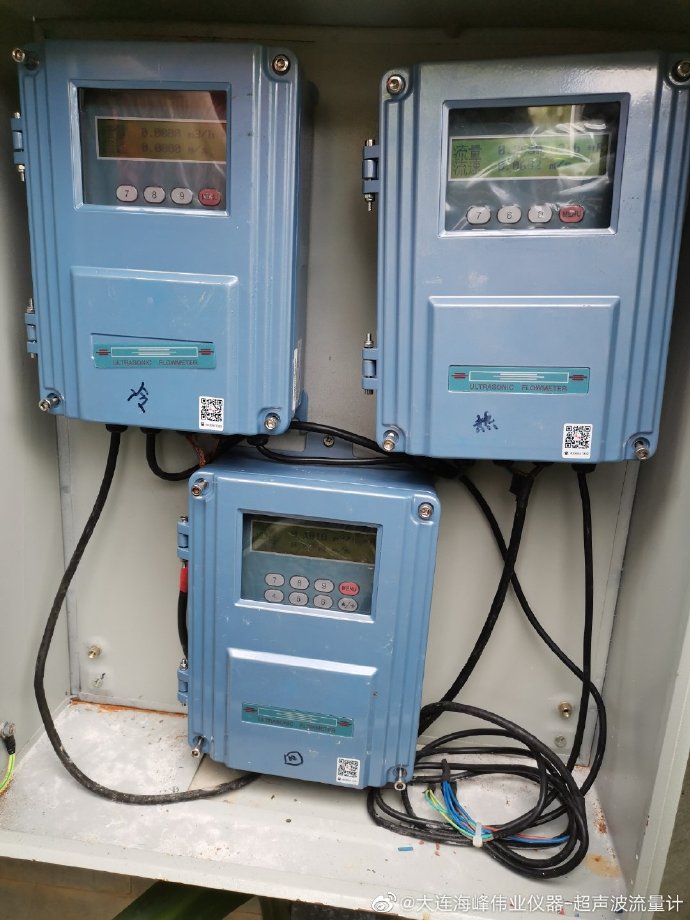

固定式超聲波流量計是安裝在固定位置，長期測量特定管道中流體的流量；便攜式超聲波流量計具有很大的流動性，主要用于不同管道中流體流量的臨時測量。

（2）不同的供電方式

固定式超聲波流量計需要長期連續工作，因此需要使用220V交流或24V直流電源。便攜式超聲波流量計不僅可以使用現場交流電源，還內置充電電池，可連續工作5-10小時，大大方便了不同場合臨時流量測量的需要。

（3）有些功能不同

固定式超聲波流量計通常有4-20mA信號輸出功能，用于遠程顯示，但它只能存儲一條管道的參數；便攜式超聲波流量計僅用于現場短時間內檢測電流和累計流量，所以一般沒有輸出信號功能。但為了方便不同管道流量的測量，它具有豐富的存儲功能，可以同時存儲幾十條不同管道的參數，以便隨時調用。

2。主機供電方式不同，可分為三種超聲波流量計：外夾式、插入式和管段式。

（1）外夾式超聲波流量計是公司生產較早、用戶熟悉、應用廣泛的超聲波流量計。傳感器的安裝不需要中斷管道，可以立即使用。充分體現了超聲波流量計安裝簡單、使用方便的特點。

（2）在一些管道中，由于材料稀薄、傳聲性差或腐蝕嚴重，超聲波信號衰減嚴重，內襯與管道內部空間有間隙，這就導致了超聲波信號衰減嚴重，外貼式超聲波流量計無法正常測量。

管段超聲波流量計由傳感器和測量管組成，解決了外貼式流量計測量中的難題。其測量精度比其他超聲波流量計高，但同時也犧牲了外附式超聲波流量計連續流安裝的優點，即需要切割管道安裝換能器。

（3）插入式超聲波流量計位于上述兩者的中間。安裝時不能切斷流量，用專用工具用水在管道上鉆孔，將傳感器插入管道內完成安裝。由于傳感器在管道中，其信號的傳輸和接收只通過被測介質，而不通過管壁和內襯，因此其測量不受管材質量和內襯材料的限制。

3。超聲波流量計的選擇除上述類型外，近年來還出現了帶數字電路的數字式超聲波流量計、帶換能器和轉換器的一體化超聲波流量計等。面對眾多型號的超聲波流量計，用戶應根據實際情況和測量需要合理選擇型號。
