對于超聲波熱量表熱量測量量值的輸出

發表日期：2020-11-28 11:21

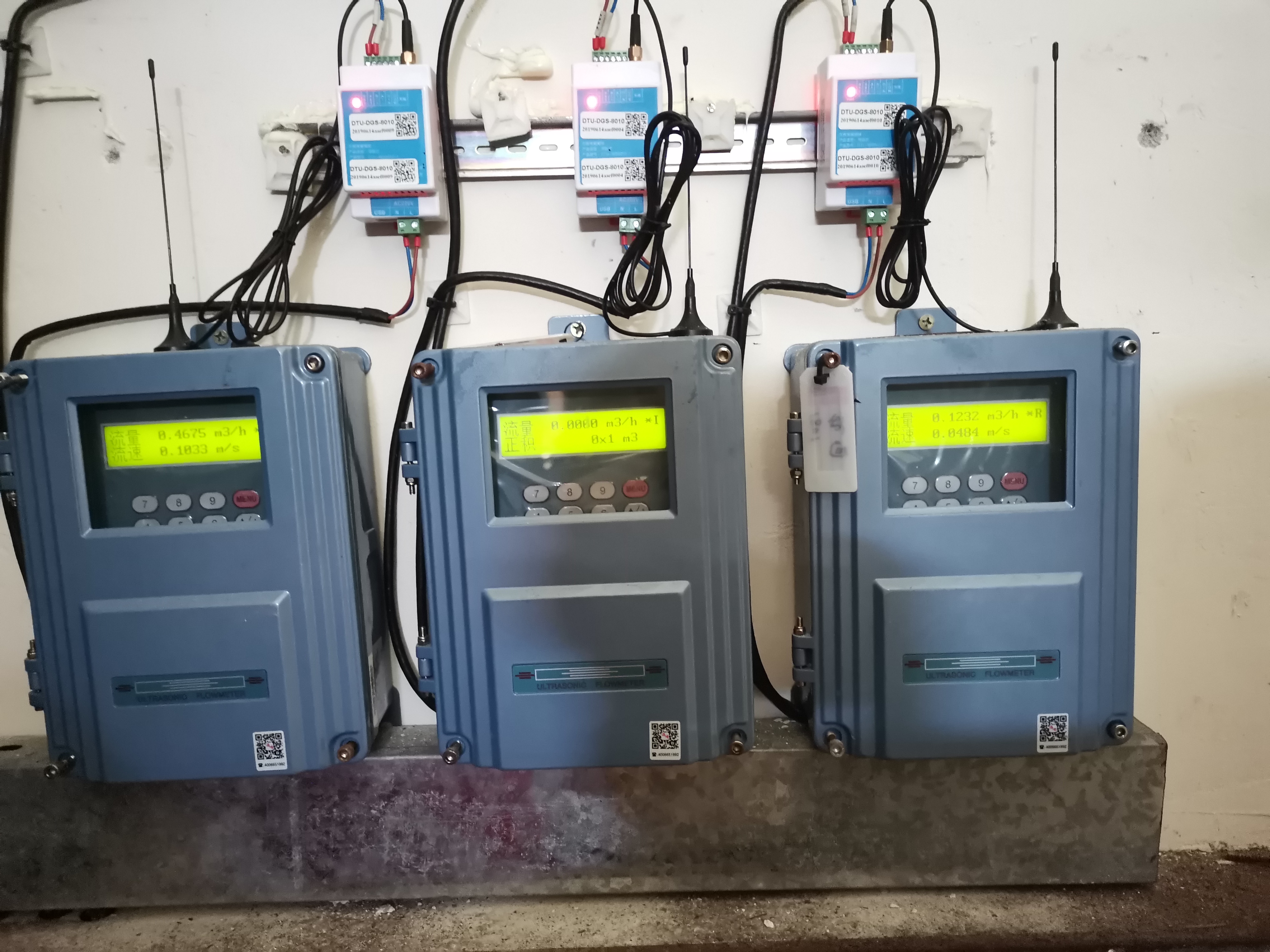

熱量測量量值的輸出

（1）可以通過4-20亳安電流環設置輸出瞬時熱流量
在M55菜單中選擇“8. 4-20毫安對應熱流量”即表示電流

環輸出的量值代表瞬時熱流量。然后再在M56窗口中輸入4 毫安對應的熱流量值，在M57窗口中輸入20毫安對應的熱流量值。

（2）可以使用打印機/定時數據輸出的量值有：

1. 瞬時熱流量/ 2 .正累積熱量/ 3 .負累計熱量/ 4.凈累積熱量/
5. T1溫度 / 6.T2溫度/ 7.模擬輸入 AI3、 AI4
設置有關菜單為M50, M51, M52o
4-20mA電流環輸出

本公司產品的電流具有多種輸出模式可選，流量范圍可編程，輸出精度優于1%,具體使用方法如下：（25版以上產品可選購帶有HART協議功能，詳見產品選型樣本）

進入窗口 M55,選擇輸出模式，如流量輸出或熱量輸出等。

進入窗口 M56選擇4臺安代表的下限值

進入窗口 M57選擇20毫安代表的上限值。

進入窗口 M26固化即可（有些型號產品無需固化）

脈沖輸出、頻率輸出、485輸出和一些其它功能的使用，請閱讀產品詳細說明書。

電流環輸出精度優于0. 1%,完全可編程，并可設置為 4-20mA和0-20mA等多種輸出模式，使用窗口 M55進行選擇。

使用串口或并口鍵盤在窗口 M56中輸入4mA代表的流量值，在窗口 M57中輸入20mA代表的流量值。

例如某管道流量范圍為0~1000m3/h,則在M56中輸入0,窗口 M57中輸入 1000即可。如果流量范圍為-1000-0～2000m3/h,不考慮流量方向，可使用2（b4~20mA方式（在窗口 M55中選擇），在 M56中輸入1000,窗口 M57中輸入2000即可；如考慮流量方向，可選擇使用（M~20mA輸出方式，當流量方向為負時, 輸出電流為A4mA范圍內，當流量方向為正時，輸出電流在 4~20mA范圍內，輸出方式在窗口 M55中選擇，在M56中輸入“-1000”，窗口 M57中輸入2000o接線方法：AO為正極,24V-為負極。
