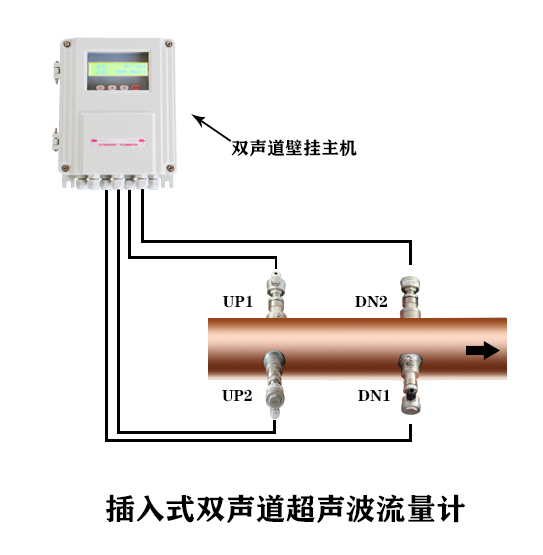

雙聲道超聲波流量計（插入式）

發表日期：2020-12-04 09:46

產品特點：

1.同時支持單聲道與雙聲道，兩個聲道獨立運行，互不影響，可以根據信號質量，自動切換為單聲道運行。
2.雙聲道流量測量，克服了單聲道產品不適應流場變化、精度不高、流量不穩定等缺點，保證了流量測量準確度和穩定性。
3.采用最新32位Cortex-M4內核CPU作為處理器核心，使用64位浮點運算，計算不丟失精度；
4.采用高速ADC對超聲波信號進行采集，具有超聲波波形還原與重構技術；采用精度時間測量芯片，超聲波飛行時間精度可達22皮秒；

雙聲道流（熱）量計是一款采用美國PhoTime技術的雙聲道超聲波熱量測量產品，每一聲道都可以達到測量精度，雙聲道冗余大大提高了流（熱）量計的準確度和穩定性，克服了單聲道產品不適應流場變化精度不高流（熱）量不穩定的缺點。測量原理仍然基于延時法，由于使用兩個聲道的優化設計，很大程度上克服了紊流隨機性對測量的影響，大幅度提高了對不同工況測量的適應性和測量精度，使得小流（熱）量測量更有保證。
另外由于應用先進的數字信號處理技術使傳感器設計死角可以很小，不易積累鐵銹、水垢等雜質，解決了普通超聲波流（熱）量計受鐵屑、焊渣等雜質干擾的最大隱患，特別適用于雜質含量高的水質。雙聲道流（熱）量計使用高速的DSP處理器使測量系統響應速度小于0.1秒，比普通的流（熱）量計快10倍以上，可以作為定量控制的計量標準,特別適合高粘度油類、化工產品和超純水的流量測量，也可以接入兩路溫度傳感器，作為流（熱）量計使用。當需要更多熱量功能的時侯雙聲道流（熱）量計也可以作為流（熱）量計中的流量測量部分，通過4-20mA接入到熱量積算儀，作為流量測量部分。

技術參數

項目		性能，參數
測 量主機	精度	1.0 級
	重復 性	0.2%
	流速范圍	（0.25 ~ ±12）m/s。
	測量原理	超聲波傳播時差原理，32位CPU工作，8字節雙浮點運算。
	測量周期	50mS. (每秒20次，每個周期采集64組數據)。
	顯示	2×10或者4*8背光型漢字液晶顯示器，低功耗為段碼液晶顯示。
	操作	4×4輕觸鍵盤/4按鍵輸入。
	輸入	2路二線制PT1000鉑電阻輸入回路，可實現熱量計量功能
	輸出	電流信號：4~20mA, 阻抗0~500W,浮空，精度0.1%FS。脈沖信號：正、負、凈流量及熱量累計脈沖OCT輸出。數據接口：標準隔離RS-485接口。
	其他功能	記憶日、月、年累積流量。故障自診斷功能；網絡工作方式等。
傳感器		外夾式：小型標準S2型，適用于管徑DN15～DN100mm 中型標準M2型，適用于管徑DN50～DN700mm 大型標準L2型，適用于管徑DN300～DN6000mm
		插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。
		標準管段式：適用于管徑DN50-DN1000，整機測量精度±0.5%。
電纜長度		可加長至300m（超過此長度請同廠家聯系）。
管道	襯材	鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里。
	內 徑	15mm - 6000mm。
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
流體	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁　度	≤10000 ppm, 且氣泡含量小。
	溫度	（-40~160）℃。
	流向	正反雙向計量。
工作環境	溫度	主機：-10-70℃ （大于此溫度范圍要求請與廠家聯系）探頭：-40℃ ~ +160℃
工作環境	濕度	主機：85%RH 探頭：可浸水工作，水深≤3米。
